Sシリーズギヤユニットではどのような取り付け位置(M1～M6)が利用できますか?

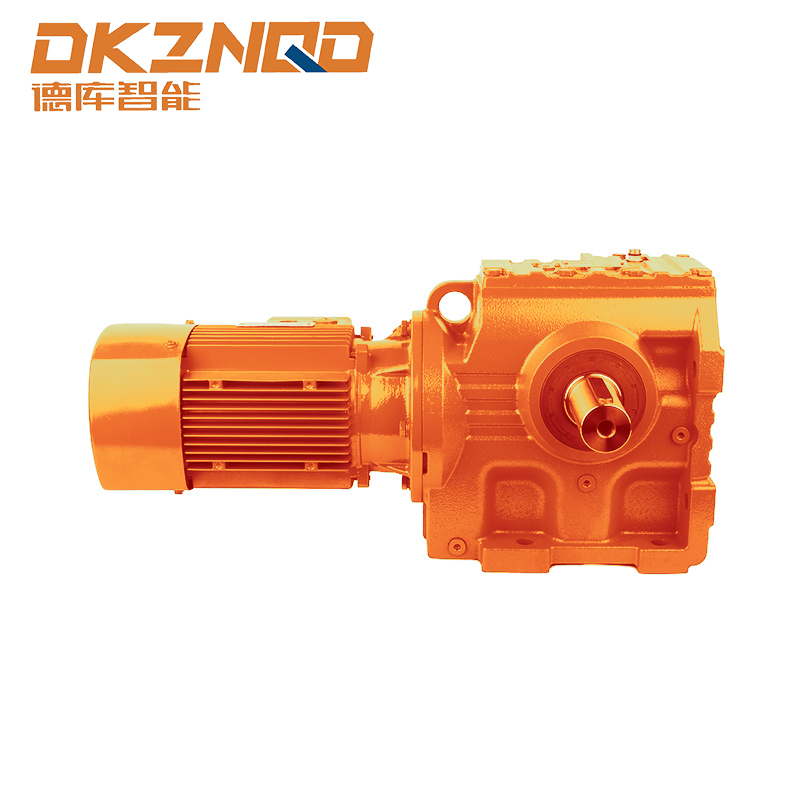

Sシリーズヘリカルウォームギアモータの紹介

の Sシリーズ ヘリカルウォームギアモータ コンパクトな設計、高トルク伝達、さまざまな使用条件下での信頼性により、産業機械に広く使用されています。理解する 取付位置（M1～M6） これらのギアユニットは、最適なパフォーマンスを達成し、機械的互換性を確保することを目指すエンジニアやシステム設計者にとって不可欠です。

この記事では、S シリーズ ギア ユニットで利用可能な具体的な取り付け位置を詳しく調べ、その構成、利点、さまざまな業界での実際の用途について探ります。

取付位置の概要（M1～M6）

S シリーズ ギア ユニットは、M1 から M6 までに分類される複数の取り付け方向をサポートするように設計されています。各取り付け位置は、モーター ハウジングに対する入力シャフトと出力シャフトの独自の配置に対応しています。正しい取り付け位置を選択すると、次のような影響があります。

• 操作効率とトルク伝達
• 限られたスペースでも設置が容易
• メンテナンスのアクセシビリティと安全性の遵守

以下に、各取り付け位置とその用途について詳しく説明します。

M1 位置: 水平脚取付

の M1 mounting position refers to a horizontal installation with the gear unit mounted on a base or platform. The output shaft is parallel to the base, making it ideal for:

• コンベヤおよびマテリアルハンドリングシステム
• 床面設置が推奨される包装機械
• 高トルク負荷下での安定したアライメントが必要な用途

M1 取り付けの利点は次のとおりです。 潤滑と点検のための簡単なアクセス 、および産業用ギアのセットアップで一般的に使用される標準化されたベース寸法との互換性。

M2位置：横フランジ取付

M2 は出力軸端にフランジを設けて水平に設置し直結する構成です。この方向性は次の場合に適しています。

• 追加のブラケットなしで回転機械に直接統合
• シャフトの位置合わせが重要なポンプ、コンプレッサー、ファンドライブ
• 限られた水平スペースにコンパクトに設置する必要がある用途

の M2 flange mount 振動伝達を軽減する また、足置き式の代替品と比較して設置が簡単になります。

M3 位置: 垂直シャフトダウン

M3 構成では、出力軸は下向きになります。これは、次のような垂直方向の機械に接続する場合に特に便利です。

• 化学工場または食品工場のミキサーおよび撹拌機
• 垂直コンベヤおよびエレベータ
• 最小限のシャフト延長で直接下向きの駆動を必要とするアプリケーション

この取り付け方向では、潤滑とシールについて慎重に考慮する必要があります。 重力による石油分配 歯車に沿って。

M4 位置: 垂直軸上

M4 は M3 の逆で、出力軸が上を向いています。一般的に次のような用途に適用されます。

• バケットエレベータと上向き動作の垂直コンベヤ
• トルク伝達により材料を上方に移動させる必要がある工業用ミキサー
• ギヤユニットを連結機構の下に設置し、コンパクトな垂直調整を実現する場合

の M4 position necessitates 最適化された潤滑経路 ウォームギアとヘリカルギア全体にオイルが均一に分配されるようにします。

M5位置：横軸折返し

M5 は、ギヤユニットが横向きに取り付けられる水平方向の姿勢を表します。このポジションは次の目的で選ばれます。

• ラテラルギヤの取り付けが必要なスペースの制約がある機械
• オフセットドライブポイントを備えたコンベヤシステムへの統合
• 設置面積を最小限に抑えながら、モーターと被駆動シャフト間の位置合わせを改善する必要があるアプリケーション

サイドマウント缶 機械的安定性を高める コンパクトなシステムでは可能ですが、カスタムのブラケットやサポートが必要になる場合があります。

M6 位置: フランジ垂直

M6 構成は、垂直軸方向とフランジ取り付けを組み合わせたものです。主な利点は次のとおりです。

• 垂直モーターまたはポンプへの直接接続が容易になります
• 高さ制限のある設置場所や床面積が限られている場所への設置に最適
• 高負荷の垂直用途におけるトルク配分の改善

M6 の位置決めには正確な位置合わせが必要な場合が多く、次のようなメリットが得られる場合があります。 振動減衰マウント 長期にわたる安定した動作を保証します。

取り付け選択に関する実際的な考慮事項

正しい取り付け位置を選択することは、機械的な決定ではなく、動作環境、アクセスしやすさ、およびメンテナンス要件の考慮を必要とします。エンジニアは次のことを考慮する必要があります。

• 負荷の方向とトルクの要件
• 潤滑配分とギヤオイルの保持
• スペースの制約と既存の機械との統合
• 検査のしやすさ、保守性、安全性への準拠

これらの考慮事項に従うことで、 最適なパフォーマンスと長寿命 ギヤユニットの。

Sシリーズ取付位置比較表

結論

M1～M6の取り付け位置を理解する Sシリーズ ヘリカルウォームギアモータ これにより、エンジニアは設置、トルク伝達、システムの寿命に関して情報に基づいた決定を下すことができます。各位置は、特定の運用ニーズに合わせた独自の利点を提供し、さまざまな産業シナリオの下でギアユニットが確実に動作することを保証します。

潤滑、調整、およびアクセスのしやすさを考慮して適切に選択することにより、産業用歯車システムの性能とメンテナンス効率を大幅に向上させることができます。

よくある質問

Q1: M1とM2の取り付け位置の違いは何ですか?

M1は水平脚取付型、M2は水平取付用フランジを採用しており、機械との直結や制振性の向上に適しています。

Q2: Sシリーズギヤユニットは縦置きでも​​使用できますか?

はい、M3、M4、および M6 では、信頼性の高い動作を確保するために潤滑と位置合わせに細心の注意を払って垂直方向に設置できます。

Q3: スペースに制約のあるセットアップにはどの取り付け位置が最適ですか?

M5 (水平サイドマウント) および M6 (垂直フランジ) は、床スペースが限られているコンパクトな設置に最適です。

Q4: 取り付け位置はメンテナンス要件に影響しますか?

はい、M3 や M4 のような位置では慎重な潤滑経路が必要ですが、M1 と M2 では検査や整備のために簡単にアクセスできます。
