高速耐久性を確保するスパイラルベベルギヤの材質は何ですか?

高速アプリケーションにおける材料選択の重要な役割

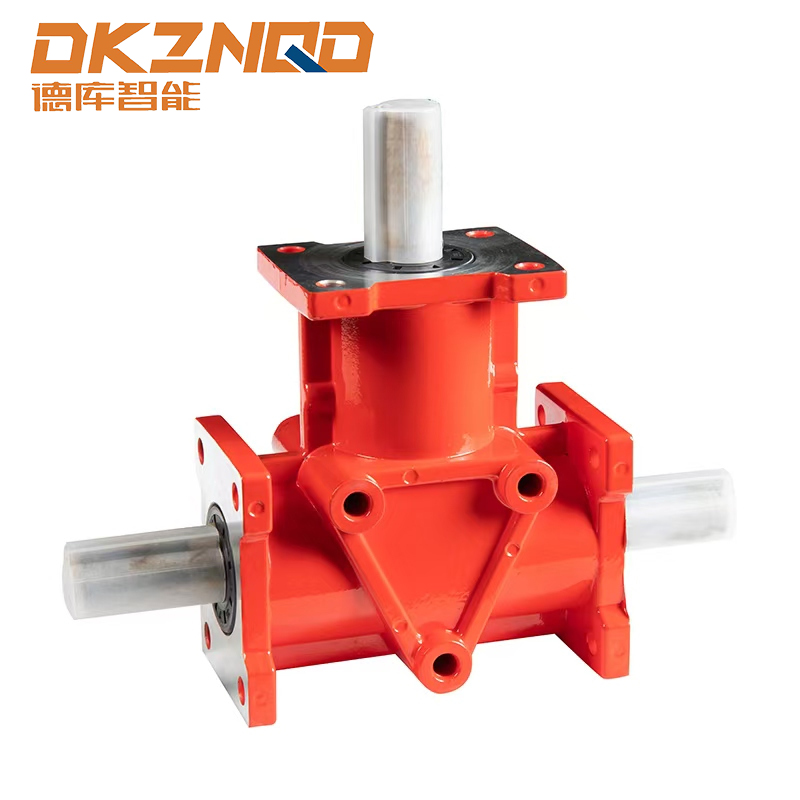

機械的動力伝達の分野では、耐久性が重要です。 スパイラルベベルギアボックス は主に内部コンポーネントの物理的特性によって決まります。高速動作では大きな遠心力と熱応力が発生するため、疲労に屈することなく構造の完全性を維持できる材料が必要です。

B2B 調達マネージャーとエンジニアにとって、ギア製造の背後にある材料科学を理解することは、ダウンタイムとメンテナンス コストを削減するために不可欠です。間違った基材を選択すると、早期の孔食、傷、または致命的な歯の破損が発生し、工業環境の生産ライン全体が停止する可能性があります。

高速ギア材料の核心特性

高い RPM で長い耐用年数を保証するには、材料は機械的特性の特定のバランスを備えている必要があります。これらのパラメータは、継続的な噛み合い中に発生する動的負荷にギアがどのように応答するかを定義します。

耐疲労性と靭性

高速耐久性には、表面のピッチングを防ぐための高い接触疲労強度が必要です。同時に、ギアの歯の中心は、破損することなく衝撃を吸収するのに十分な強度を維持する必要があります。この二重性は、多くの場合、高度な合金組成と特殊な熱処理によって実現されます。

• 表面硬度: 最適な耐摩耗性を実現するには、通常 58 ～ 62 HRC が目標となります。
• コアの靭性: 急激な速度変化時の衝撃荷重に耐える性能を維持します。
• 熱安定性: 動作温度が 100 ℃を超えた場合の軟化に対する耐性。

産業用ギアボックス用のトップティア合金鋼

合金鋼は高性能の業界標準です スパイラルベベルギアボックス コンポーネント。これらの材料は、クロム、ニッケル、モリブデンなどの特定の合金元素を使用して設計されており、硬化性と強度が向上します。

熱処理プロセスの影響

素材の選択は戦いの半分にすぎません。その材料がどのように処理されるかによって、スパイラルベベルギアの最終的な耐久性が決まります。高速アプリケーションの場合、 浸炭 (ケースハードニング) が推奨される方法です。

浸炭焼入れ

このプロセスには、低炭素合金鋼の表面に炭素を拡散させることが含まれます。その結果、延性があり衝撃を吸収するコアを備えたガラスのように硬い外殻が生まれました。高速シナリオでは、これにより表面の微小亀裂がギア本体に伝播するのを防ぎます。

精密窒化処理

浸炭により深さが得られる一方、窒化により寸法歪みを最小限に抑えながら極めて高い表面硬度が得られます。これは、厳密な幾何公差を維持することで高速ノイズと振動を最小限に抑える必要があるギアにとって非常に重要です。

形状と表面仕上げの最適化

表面仕上げが最適化されると、材料のパフォーマンスが向上します。高速では、潤滑膜の厚さが重要です。表面が粗いと油膜が突き破られ、金属同士が接触して急激な過熱が発生します。

• 精密研削: スパイラルベベルギアの滑らかな歯形を確保し、動的荷重を軽減するために不可欠です。
• ショットピーニング： ギア表面に圧縮残留応力が導入され、曲げ疲労に対する耐性が大幅に向上します。
• 超仕上げ加工: 鏡面仕上げ (Ra < 0.1 ミクロン) を実現し、より高い電力密度とより低い動作温度を可能にします。

B2B 調達に関する技術的考慮事項

産業オートメーションまたは重機用のスパイラルベベルギヤシステムを調達する場合は、次の点に焦点を当ててください。 品質グレード 鋼の。真空脱ガスされた高級鋼はよりクリーンで、疲労破壊の起点となる非金属介在物が少なくなります。

調達チームは、メーカーが材料証明書と熱処理チャートを提供していることを確認する必要があります。高品質の合金で作られたギアでも熱処理が不十分な場合は、粗悪な鋳鉄で作られたギアと同じくらい早く故障します。 バッチ処理の一貫性 予期せぬ停止を発生させずに高速機器を維持するための鍵となります。

耐久性の比較: 鍛造コンポーネントと鋳造コンポーネント

高速アプリケーションでは、金属の粒子構造が非常に重要です。鍛造鋼は、金属粒子がギアの歯の輪郭に沿って配置されているため、ほとんどの場合、鋳造代替品よりも優れています。

1. 鍛造スチール: 密度が高く、歯根破損に対する耐性が優れています。これは、高速産業用ギアボックスのゴールドスタンダードです。
2. 鋳鋼: 複雑な形状の製造は安価ですが、多くの場合、高速回転下で応力上昇源として機能する微細な気孔が含まれています。
3. ダクタイル鋳鉄: 純粋な強度よりも振動減衰が重要な、低速、低トルクの用途にのみ適しています。

よくある質問

Q1: スパイラルベベルギヤには 18CrNiMo7-6 がよく推奨されるのはなぜですか?

高い焼入れ性と衝撃靱性の優れたバランスを実現し、高速でのスパイラルベベル歯の接触に見られる複雑な滑り応力や転がり応力に対処できます。

Q2: 表面粗さはギアボックスの耐久性にどのような影響を与えますか?

表面粗さが大きくなると、摩擦と熱が増加し、潤滑膜が破壊されます。これにより、スカッフィングなどの表面損傷が発生し、ギアボックスの寿命が大幅に短くなります。

Q3: 高速スパイラルベベルギヤにステンレス鋼は使用できますか?

一般的には、いいえ。ほとんどのステンレス鋼は、特定の低負荷の腐食環境では使用される可能性がありますが、高速摩耗に耐えるのに必要な硬度レベルに達していません。

Q4: 歯車鋼のニッケル含有量が高いことの利点は何ですか?

ニッケルは、特に低温での材料の靱性を大幅に高め、衝撃荷重下での亀裂伝播に抵抗する鋼の能力を向上させます。
