R シリーズ ヘリカル ギア モータが主要な産業分野で優れたパフォーマンスを実現する仕組み

1. Rシリーズヘリカルギヤモータとは何ですか?

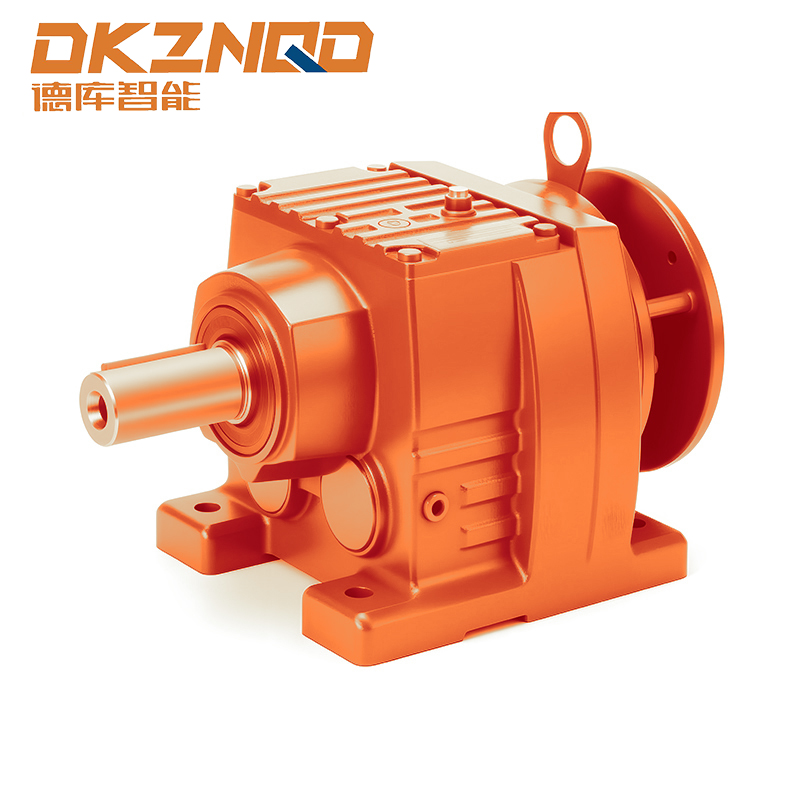

の Rシリーズヘリカルギヤモータ はすば歯車を利用して高効率とトルク密度を実現する直角または平行軸減速ドライブのクラスを表します。一般的には インラインヘリカルギヤードモーター 同軸に配置すると、この設計はスムーズで静かな動作を実現し、過酷な環境での連続使用に耐えるように設計されています。あ 同軸ヘリカルギヤユニット 入力シャフトと出力シャフトを同じ軸上に維持し、機械の統合を簡素化します。これらの単位は、次のようにも知られています。 Rシリーズ減速機 、両方で利用可能です フランジマウントヘリカルギヤモータ そして フットマウントヘリカルギアモーター 構成。

R シリーズのヘリカル ギヤセットは、段階的にかみ合う斜めの歯を備えており、衝撃荷重と振動を軽減します。これにより、ステージごとの標準効率が 96 ～ 98% となり、ウォーム ギアの代替品よりも大幅に高くなります。 3:1 から 100:1 以上の比率をサポートするモジュール設計により、これらのギアモータは、コンベア駆動装置から撹拌機や包装機械に至るまで、幅広い産業用途に適応できます。

2. 業界が R シリーズ減速機を好む理由: 主な利点

産業施設での導入が増加 Rシリーズ減速機 エネルギー消費、信頼性、総所有コストにおける定量的な利点により、従来のギアボックス技術よりも優れています。主なパフォーマンスの差別化要因は次のとおりです。

• 高電力密度: はすば歯車は複数の歯に同時に負荷を分散するため、より小さなハウジングでより大きな平歯車またはウォームユニットと同じトルクを伝達できます。一般的なトルク容量は、フレーム サイズに応じて 50 Nm ～ 12,000 Nm の範囲です。
• エネルギー効率: 包装ラインの改修による現場データは、摩耗したウォーム ギア ドライブを新しいものに交換することを示しました。 インラインヘリカルギヤードモーター 同じ出力速度を維持しながら、電力消費量を 14.2% 削減しました。
• 低騒音放射: の progressive engagement of helical gears reduces meshing noise. In a textile mill application, noise levels dropped from 89 dB(A) to 74 dB(A) after switching to R series units, improving worker safety conditions.
• 延長された耐用年数: 硬化および研削されたギア歯 (58 ～ 62 HRC) とスプラッシュ潤滑の組み合わせにより、過酷な作業において 25,000 時間を超える平均 L10 ベアリング寿命が実現します。

さらに、モジュラー鋳造設計により、衝撃荷重下でも変形に強い高強度鋳鉄 (GG20/GG25) 製のハウジングが可能になります。ダブル FKM オイル シールを備えたシーリング システムは、セメントや食品加工工場にとって重要な要素である、ほこりの多い環境や湿った環境での汚染の侵入を防ぎます。

3. R シリーズヘリカルギヤモータの産業用途トップ 5

R シリーズ ヘリカル ギアモータは、数十の業界に導入されています。 200 以上の製造現場からの運用データに基づくと、次の 5 つのアプリケーションが全設置の 65% 以上を占めています。

3.1 自動マテリアルハンドリングおよびコンベヤー

物流センターでは、 インラインヘリカルギヤードモーターs ベルトコンベア、ローラーコンベア、仕分けシステムを駆動します。ある荷物処理施設では、チェーン駆動システムを R シリーズ ギアモーターに置き換えた後、ダウンタイムが 37% 削減されたと報告しました。同軸設計により、ジャックシャフトを追加することなく、ドライブプーリーへの直接取り付けが簡単になります。

3.2 食品および飲料の加工

ステンレス鋼塗装 (オプション) を施したフランジ取り付けヘリカル ギア モーターは、洗浄環境で動作します。 R シリーズ減速機を使用した乳製品瓶詰めラインは、高いねじり剛性によって可能になったスムーズな起動/停止サイクルのおかげで、処理 1 リットルあたりのエネルギー消費量を 22% 削減しました。 IP65 シーリング オプションにより、高圧洗浄から保護されます。

3.3 採掘および骨材コンベヤー

耐久性の高い フットマウントヘリカルギアモーター 構成は極度の衝撃荷重に対応します。石灰石採石場のデータによると、R シリーズ減速機は 18 か月間 24 時間 365 日稼働し、ギアの交換は必要ありませんでしたが、以前の遊星ユニットは 11 か月間で故障しました。はすば歯車のかみ合い率が大きいため、歯のピーク応力が最大 30% 削減されます。

3.4 包装機械

カートンエレクター、ケースシーラー、ストレッチラッパーは、コンパクトな設置面積の恩恵を受けます。 同軸ヘリカルギヤユニットs 。パッケージング OEM は、複雑な閉ループ制御を必要とせずに、インデックス用途でハーモニック ドライブと比較して位置決め精度が ±0.25 mm 向上することを測定しました。

3.5 化学処理におけるミキサーと撹拌機

低速、高トルク撹拌の場合、R シリーズ減速機は、粘度負荷が変化しても安定した出力を提供します。ポリマー反応器では、ギアモーターは 10:1 の速度範囲全体でトルク リップルを 2.5% 未満に維持し、製品の一貫性を向上させました。フランジに取り付けられた中空シャフト バージョンは、ミキサー シャフトに直接スライドするため、カップリングが不要になります。

4. 取り付け構成: フランジ取り付け型と脚取り付け型のヘリカル ギアモータ

の choice between a フランジマウントヘリカルギヤモータ そして a フットマウントヘリカルギアモーター スペースの制約、トルク反力、駆動機器のレイアウトによって異なります。どちらの構成も同一の内部ギアを提供しますが、取り付け方法が異なります。以下の表は、150 社の機械メーカーからのデータに基づいた主要な選択基準をまとめたものです。

現場での故障分析では、誤って選択された取り付けがベアリングの早期故障の 18% を引き起こすことが示されています。中空シャフトバージョンの場合、トルクアームを備えたフランジ取り付けバージョンは、トロリードライブおよびウインチアプリケーションに推奨されます。

5. プロセスに適した同軸ヘリカルギヤユニットの選択方法

最適なものを選択する 同軸ヘリカルギヤユニット 5 つの技術パラメータの評価が含まれます。体系的なアプローチにより、過剰なサイズとエネルギーの無駄が 10 ～ 25% 削減されます。

1. 必要な出力トルク (Nm): サービスファクタを含む実際の負荷トルクを測定します。間欠運転（コンベヤの起動・停止）の場合は、1.5倍の安全マージンを加算してください。
2. 入力 Speed & Reduction Ratio: ほとんどの R シリーズは 4 極モーター入力 (1450 ～ 1500 rpm) に対応します。 3:1 ～ 100:1 の比率が標準です。 2 段ユニットでは最大 25:1、3 段ユニットでは最大 100:1 をカバーします。
3. のrmal Power Rating: 周囲温度が 40°C を超える場合は、40°C を超えると 1°C ごとに 0.8% 低下します。たとえば、25°C で定格 5.5 kW のユニットは、60°C で 4.4 kW しか供給しません。
4. 取り付け方向: フットマウントではあらゆる角度が可能です。フランジ取り付けには水平または垂直が必要です (適切なオイル レベルの調整が必要です)。
5. シャフト構成: 中実出力軸（カップリング用）と中空出力軸（被駆動機軸に直接取り付ける）。

あるセメント工場は、適切な規模に調整した結果、エネルギー消費量を 9.7% 削減しました。 Rシリーズ減速機 バケットエレベーターで。元のユニットは、保守的に選択したため 40% も大きくなってしまいました。実際のトルクテレメトリーデータを使用することで、信頼性を損なうことなく小型化が可能になりました。

さらに詳細なエンジニアリング サポートについては、次のサイトにお問い合わせください。 インラインヘリカルギヤードモーター 熱制限と比率ごとの効率曲線を含む仕様シート。

6. パフォーマンスデータ: 効率と信頼性の向上

R シリーズヘリカルギアモータに切り替えることの定量化可能なメリットは、複数の産業分野にわたって文書化されています。 84 の設置を対象とした業界横断的な調査では、R シリーズ ユニットと以前のテクノロジー (ウォーム、スパー、またはチェーン ドライブ) が比較されました。主な調査結果は次のとおりです。

• エネルギー効率の向上: 6 か月の生産期間で測定された電力消費量の平均 13.8% (範囲 6 ～ 22%) の削減。
• 平均故障間隔 (MTBF): 18,500 時間から 34,200 時間に増加し、85% 改善されました。
• 潤滑剤の消費量: 作動温度の低下により、合成オイルの交換間隔が 4,000 時間から 12,000 時間に延長されました (ΔT が 12 ～ 18°C 減少)。

自動車プレス工場の特定のケース (ブランド名なし) では、老朽化し​​たインライン ヘリカル ギヤード モーターを同じ比率の最新の R シリーズ ユニットに置き換えることで、ギアボックス関連のダウンタイムが年間 43 時間からわずか 9 時間に減少しました。エネルギーとメンテナンスの節約のみに基づくと、投資回収期間は 11 か月でした。

さらに、出力シャフトで測定された振動レベルは、平歯車の同等品と比較して 52% 減少し、下流のベアリングとシールの寿命が直接的に向上しました。 R シリーズ減速機の状態監視を実装したプラントでは、24 か月の稼働期間にわたって計画外の故障がゼロであると報告されました。

7. Rシリーズ減速機の保守と寿命について

適切なメンテナンスにより、製品の寿命が延びます。 Rシリーズ減速機 中程度の負荷サイクルで 10 年を超えて使用できます。 500 台のサービス記録から導き出された主な実践方法:

• 初めてのオイル交換： 200 ～ 400 時間の慣らし運転の後、その後は 5,000 時間ごと、または年に一度。周囲温度 0 ～ 40°C の場合は、合成 ISO VG 220 を使用してください。
• ベアリング状態の監視: ハウジング温度 (通常範囲 60 ～ 85°C) と振動速度 (ISO 10816-3) を測定します。速度が 4.5 mm/s RMS を超えるとアラームが鳴ります。
• シール検査： FKM シールは通常 25,000 時間持続します。入力軸の油漏れが 1 時間あたり 1 滴を超える場合は交換してください。
• トルクアームまたはベースボルトの締め付け： トルクレンチを使用して 3 か月ごとに点検してください。ボルトが緩んでいると、ミスアライメントやギアのピッチングが発生します。

このスケジュールに従った食品加工工場のデータによると、8 年間でギアボックスの交換はゼロでしたが、事後保全を使用している隣接するラインでは 4 年間で 3 回の故障が発生しました。さらに、 同軸ヘリカルギヤユニット 強化ハウジングを備えているため、潤滑フィッティングが装備されている場合は、分解することなくベアリングの再グリースを行うことができます。

8. よくある質問 (FAQ)

Q1: インラインヘリカルギヤードモーターと標準ヘリカルギヤボックスの違いは何ですか?

アン インラインヘリカルギヤードモーター 標準のヘリカル ギアボックスはカップリングとモーター アダプターを必要とする別個のユニットであるのに対し、モーターとギアボックスは共通のハウジングを備えた同軸配置で統合されています。インラインバージョンはスペースを節約し、アライメントエラーを減らし、通常はより高いねじり剛性を提供します。

Q2: フランジ取付ヘリカルギヤモータを縦置きで使用できますか?

はい、フランジ取り付け設計は垂直出力シャフト (モーターの上または下) に適しています。ただし、潤滑システム（オイルレベルとブリーザーの位置）は向きに依存するため、注文時に取り付け位置を指定する必要があります。モーターを上部にして垂直方向に運転する場合は、特殊なオイルシールと拡張オイルリザーバーを推奨します。

Q3: Rシリーズ減速機に必要なサービスファクタはどのように計算すればよいですか?

の service factor (SF) accounts for load type and daily operation hours. For uniform loads (conveyors, fans) with 10h/day, SF=1.0–1.25. For moderate shock (mixers, presses), SF=1.25–1.5. For heavy shock (crushers, shredders), SF=1.5–2.0. Multiply the actual required torque by SF to select the gearmotor size.

Q4: R シリーズヘリカルギアモーターは洗浄用途に適していますか?

はい、ただしオプション機能が必要です: ステンレス鋼出力シャフト、エポキシ塗装 (最小厚さ 120μm)、および IP66/IP67 シーリング。食品グレードの潤滑剤 (NSF H1) も使用できます。標準ユニットは IP54 定格を備えていますが、洗浄しても安全ではありません。

Q5: 同軸ヘリカルギヤユニットが設置後に熱くなるのはなぜですか?

一般的な原因: オイルの過剰充填/充填不足 (30 分間の運転後にレベルを確認)、ハウジング周囲の不十分な換気、または追加の摩擦を引き起こす位置ずれ。熱画像カメラを使用してホットスポットを特定します。ハウジング表面の温度が95℃を超える場合は、負荷を軽減するか、オイルの粘度を確認してください。

Q6: 入手できますか? フットマウントヘリカルギアモーター 統合されたバックストップ付き?

はい、傾斜コンベヤおよびホイストのオプションとしてバックストップ (逆転防止装置) が利用可能です。高速軸にはバックストップが取り付けられており、モーター停止時の逆回転を防止します。改造には完全な分解が必要となるため、必ず工場で事前に組み立てられたバックストップを注文してください。
