IEEE 841 過酷な使用に耐えるモーター: 重要な設計機能
標準の汎用モーターは、負荷が予測可能な良好な屋内条件向けに設計されています。 IEEE 841 の実践に合わせて構築されたシビアデューティ設計は、シャフト電流による損傷、シールの劣化、熱サイクルによる絶縁破壊など、プロセスや採掘現場で最も一般的な故障モードに対処します。以下の比較は、機器プランナーが銘板またはデータシートで確認すべき実際的な違いを概説しています。
| デザイン要素 | 汎用モーター | Severe Duty Motor |
|---|---|---|
| ベアリングの保護 | 標準グリースシール | 非駆動側のシャフト接地または絶縁ベアリング |
| 断熱システム | クラス B または F、限定された防湿層 | クラスF、真空圧含浸、非吸湿性 |
| エンクロージャの定格 | 開放型防滴またはTEFC | 耐食性塗料とガスケット付き電線管ボックスを備えた TEFC |
| ハードウェア | 標準ファスナー | ステンレススチール製のファスナーとドレンプラグ |
| サービスファクター | 1.0～1.15 | ディレーティングマージンを含めて1.15以上 |
これらのアップグレードはコストを追加しますが、破砕機やポンプ ステーションの計画外のダウンタイムがモーター自体よりも時間あたりのコストの方がはるかに高いサイトでは、通常、追加の投資は 1 回の停止を回避することで回収できます。
プレミアム効率のモーター性能とライフサイクルコスト
効率クラスはエネルギー項目として扱われることがよくありますが、継続的に稼働するプロセス装置では総所有コストの構造的な部分になります。高効率モーターは通常、より優れた積層鋼、より狭いエアギャップ、最適化された巻線設計によって巻線とコアの損失を低減し、エネルギー節約に加えて副次的な利点として動作温度を下げます。
85 ～ 95 パーセント
同じフレームサイズのプレミアム設計と標準設計の一般的な負荷効率の範囲
下位
動作中の巻線温度が上昇し、連続稼働ポンプやコンプレッサーの絶縁寿命が延長されます。
年
稼働時間の長い機器の標準ユニットをプレミアム モーターに置き換えた場合の一般的な回収期間
熱上昇の低減は、プロセス配管によって周囲温度が既に上昇している密閉型ポンプ ハウスやスキッド パッケージでも重要であり、標準設計にはない最高効率のモーターに動作マージンを与えます。
クラッシャーデューティモーターとロッククラッシャーギアボックスの要件
粉砕およびふるい分け用途では、滑らかな連続トルクではなく、繰り返しの衝撃荷重が発生します。 クラッシャーデューティモーター ジャムイベントにより瞬間的にトルクが運転値の数倍になる可能性があるため、強化されたシャフトエクステンション、より高い引き抜きトルクマージン、定常荷重ではなくラジアル衝撃に対応したサイズのベアリングシステムで構築されています。
モーターが岩盤破砕機のギアボックスに接続されている場合、ドライブトレインを 1 つのユニットとして評価する必要があります。主な選択ポイントは次のとおりです。
- シーブまたはカップリングの負荷に合わせた出力シャフトのオーバーハング荷重定格
- ジャムや逆転時のバックラッシュを制限するギアボックスのねじり剛性
- 供給中断中の繰り返し停止開始サイクルに耐える熱容量
- モーターカップリングでの塵の侵入を防ぐための密閉された入力シャフト
モーターの慣性とギアボックスのねじれ定格の不一致は、骨材や鉱物の加工ラインでギアの歯が早期に摩耗する最も一般的な原因の 1 つです。そのため、ドライブの選択は通常、モーターが先、ギアボックスが次にというよりも、ペアの計算として行われます。
コンベヤシステム用高トルクギアモータ

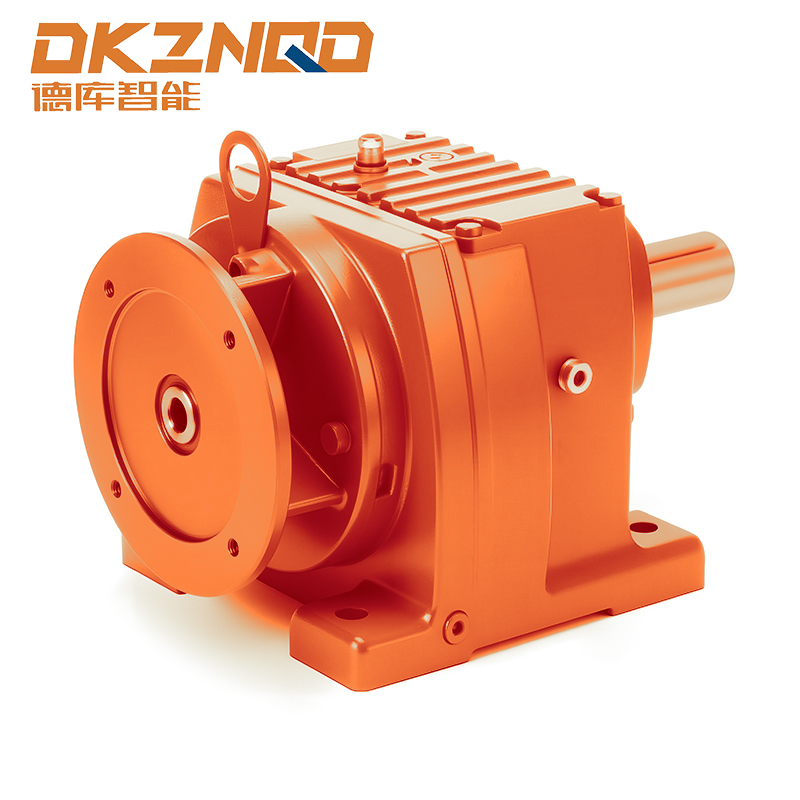

コンベアドライブには破砕機とは異なる課題があります。負荷はより安定していますが、負荷がかかったベルトの下での始動トルクは、特に備蓄コンベアや積み出しコンベアで一般的な傾斜セクションでは、走行トルクの数倍になる可能性があります。あ rシリーズヘリカルギヤードモーター はすば歯車ステージと一体型モーターを組み合わせて、バックラッシュを低く抑えながらコンパクトで高効率のトルク伝達を実現し、長時間の走行でも一貫したベルトのトラッキングを維持するのに役立ちます。
コンベヤのサイジングでは、通常、次の 3 つの要素がギアモータの選択を決定します。
- 完全に負荷がかかったベルトを停止状態から始動させるのに必要な離脱トルク (低温グリースの抵抗を含む)
- 連続 3 シフト動作のコンベアは断続供給コンベアよりも高いマージンが必要なため、デューティ サイクルに適したサービス係数
- 出力速度の精度、 コンベヤシステム用高トルクギアモータ 重量計への供給や混合プロセスには、単純な搬送コンベアよりも厳しい速度制御が必要です
石油、ガスおよびポンプ用のソフトスターター: 突入電流と機械的ストレスを軽減
オンラインで直接始動すると、モータ巻線に電流サージが送信され、同時に結合負荷に機械的トルク サージが送信されます。ポンプ場では、モーターが始動するたびにトルク スパイクがシャフト シール、カップリング、チェック バルブにストレスを与え、突入電流によってサイトの配電システム全体に電圧低下が発生する可能性があります。ソフトスターターは、単一ステップで電圧を印加するのではなく、段階的に電圧を上昇させることで両方の問題に対処します。
| 始動方法 | 相対突入電流 | 機械的衝撃 | 代表的な用途 |
|---|---|---|---|
| ダイレクトオンライン | 高 | 高 | 小型ファン、軽量ポンプ |
| スターデルタ | 中等度 | 中等度, with transition bump | 中型コンプレッサー |
| ソフトスターター | 縮小および調整可能 | 低い傾斜トルク | ポンプ、スクリューコンプレッサー、コンベア |
| 可変周波数ドライブ | 最低 | 最低, fully controlled | 速度制御が必要なプロセスポンプ |
のために ポンプ用ソフトスターター 特に、制御されていない停止は長い放水ラインでウォーターハンマーを引き起こす可能性があるため、制御されたランプダウンは制御されたランプアップと同じくらい価値があることがよくあります。適切に調整されたソフトスターターは始動サージと停止過渡現象の両方を低減し、繰り返しの圧力スパイクにさらされる配管と逆止弁を保護します。
ヘビーデューティーモーターソフトスターターパネル: 統合と保護
ソフト スターターの信頼性は、設置されているパネルによって決まります。粉塵や腐食性の環境にある現場では、通常、次の特性を持つ高耐久モーター ソフト スターター パネルが指定されます。
- 設置エリアに適した密閉型エンクロージャ定格。塵の侵入が懸念される場合は陽圧換気を備えています。
- ランプが完了すると電流を流すコンタクタをバイパスし、サイリスタ スタック内部で発生する熱を低減します。
- 熱過負荷、欠相、ローターのロック状態をカバーする統合モーター保護リレー
- プラント制御システムに統合するための通信ポートにより、複数の負荷にわたって開始シーケンスを調整できるようになります
- 標準の基準温度だけでなく、設置場所の周囲温度に合わせた内部温度管理
湿気の侵入によるパネルの故障は計画外のソフトスターターのダウンタイムの原因となることが多いため、屋外または半密閉型の採掘設備向けのパネルも耐腐食性のハードウェアとガスケット付きドアの恩恵を受けます。
アグリゲーションマイニング機器のドライブ: 複数のモーター負荷の調整
複数の大型モーターを備えた破砕および選別プラントでは、始動シーケンスの制限要因が 1 つのモーターであることはほとんどありません。これは、上流の保護を作動させたり、すでに稼働している機器の電圧を低下させたりすることなく、サイトの電源が吸収できる突入電流の合計です。
集合採掘装置のドライブ、つまり処理プラント上の粉砕機、スクリーン、フィーダー、コンベアモーターの調整されたセットを意味し、通常は同時に開始されるのではなく、段階的に開始されます。一般的なシーケンス手法では、最初に無負荷でコンベアを起動し、続いてスクリーン、次にフィーダー、そして下流への材料の流れがきれいになったことが確認されたら最後に破砕機を起動します。各ステージに割り当てられたソフトスターターにより、サイトは始動電流の引き込みをずらすことができるため、ピーク需要が入力電源またはバックアップ発電機セットの容量を超えることはありません。
この段階的なアプローチにより、機械コンポーネントも保護されます。排出コンベアが動作する前に負荷の入った破砕機を起動すると、材料が破砕室に対して後退し、その日の最初のサイクルで回避可能な過負荷状態が発生する可能性があります。
ソフトスターターランプシーケンスがモーターと駆動負荷を保護する仕組み
この段階的なシーケンスは、このページのすべてのソフト スターター アプリケーションの背後にある動作原理です。制御されたランプセグメントでは、カップリング、ベルト、チェックバルブの機械的ストレスが軽減され、バイパスステージは、モーターが運転速度に達した後の継続的な熱暴露からスターター自体を保護します。
モーターとスターターの寿命を延ばすメンテナンスの実践
- 上昇傾向は故障の数週間前に起こることが多いため、単一点の測定値に依存するのではなく、時間の経過とともに巻線とベアリングの温度の傾向を確認します。
- ほこりの蓄積はサイリスタの過熱の主な原因であるため、ソフトスターターのヒートシンクと冷却ファンを定期的に検査してください。
- シャフト電流による損傷は徐々に進行し、目視検査では明らかではないため、過酷な負荷に耐えるモーターではシャフトの接地リングとベアリングの絶縁抵抗を毎年確認してください。
- 元の負荷に合わせて調整された設定は適切でなくなる可能性があるため、プロセス変更後はソフトスターターランプと電流制限の設定を確認してください。
- 最初の運転中は振動により留め具が早く緩むため、運転の最初の数週間後に基礎とカップリングハードウェアのトルクを確認します。
アプリケーション別のモーターおよびスターター選択チェックリスト
| アプリケーション | モーターデューティークラス | 推奨起動方法 | 主な考慮事項 |
|---|---|---|---|
| 坑口ポンプ | 厳しい義務、最高の効率 | 制御停止機能付きソフトスターター | シャットダウン時のウォーターハンマー保護 |
| ロッククラッシャー | 粉砕機の任務、高いサービスファクター | 高トルク制限を備えたソフトスターター | ギアボックスの衝撃荷重マージン |
| インクラインコンベヤ | 高 torque gearmotor | ソフトスターターまたは可変周波数ドライブ | 全負荷時の離脱トルク |
| スクリューコンプレッサー | 優れた効率、TEFC エンクロージャ | 電流制限付きソフトスターター | 下流側バルブとの協調スタート |
| スクリーニングプラント | 過酷な使用、耐振動性 | シーケンスソフトスターターパネル | プラント全体で調整された開始順序 |
よくある質問
Q1: シビアデューティモーターと標準 TEFC モーターの違いは何ですか?
過酷な用途に耐えるモーターには、耐腐食性のハードウェア、アップグレードされた絶縁システム、シャフト接地規定、および標準的なモーターでは長期にわたって耐えられるように設計されていない塵、湿気、振動に耐えるためのより高度なサービス要素が追加されています。
Q2: ポンプ モーターをオンラインで直接始動するのではなく、ソフト スターターを使用するのはなぜですか?
ソフトスターターは電圧とトルクを徐々に上昇させ、電源への突入電流やカップリング、シール、配管への機械的衝撃を軽減します。また、制御された停止を提供して、吐出ラインでのウォーターハンマーの防止にも役立ちます。
Q3: 破砕機用モーターは一般的な産業用モーターとどう違うのですか？
Crusher duty motors are built with reinforced shafts, higher pullout torque margins and bearings rated for repeated shock loading, since crushing applications generate torque spikes far above steady running torque during jam events.
Q4: Can multiple motors on a mining plant share one soft starter panel?
Some panels are designed with multiple starter modules to sequence several motors, but each motor still needs its own protection relay and current path, and the starting sequence must be coordinated so peak demand does not exceed supply capacity.
Q5: Does premium efficiency matter on intermittently used equipment?
The energy savings are smaller on low run-hour equipment, but the reduced heat rise still benefits reliability, so premium efficiency is often justified even outside continuous duty applications where downtime cost is high.
