ヘリカルギヤモータの選択が長期的な駆動効率を決定する理由
モーターだけが原因で生産ラインが故障することはほとんどありません。多くの場合、弱点はモーター シャフトとギアボックスの間の境界面にあり、バックラッシュ、ミスアライメント、または過大な減速比が静かにスループットを侵食します。ヘリカルギアモータは、原動機と減速段を単一のハウジングユニットに結合することでこの問題を解決します。これにより、モータとギアボックスを別個に配置する場合と比較して、結合点が 1 つとアライメント誤差の原因が 1 つ除去されます。
螺旋状の歯の形状自体が、これらのユニットが直線的な拍車設計よりも静かに動作し、単位体積あたりにより多くの荷重を伝達する理由です。歯は直線に沿ってではなく斜めにかみ合うため、接触は徐々に長くなり、負荷が分散され、歯の出入りに伴う衝撃音が低減されます。この記事では、その効率向上の背後にある機械的推論、バックラッシュと取り付け位置が実際のパフォーマンスにどのように影響するか、そしてどのように適合させるかを説明します。 rシリーズヘリカルギヤモーター 、 fシリーズヘリカルギヤモーター 、または Kシリーズヘリカルギアモーター 一般的なカテゴリではなく、特定のアプリケーションに適用されます。
この選択を正しく行うことは、紙の上で行うことよりも、稼働ラインにおいて重要です。技術的に負荷を処理する能力はあるものの、取り付け形状やデューティ サイクルとの適合が不十分なギヤ モーターは、わずかに高い前払い価格で正しく指定されたユニットを購入するよりも、数年の耐用年数にわたるエネルギーとメンテナンスのコストが依然として高くつくからです。以下のセクションは、歯の形状自体から始まり、取り付け、潤滑、製造公差に至るまで、実際に現場の結果を変える決定を中心に構成されています。
はすば歯車の歯角が動力伝達をどう変えるか
ストレート平歯車では、歯の全幅が同時に相手の歯に接触します。新しい歯のペアが噛み合うたびに、その瞬間的な噛み合いによって鋭い機械的衝撃が発生します。これが、古いギアボックス設計に伴う鳴きの主な原因です。はすば歯車は回転軸に対してある角度で歯を切るため、接触は歯の一方の端から始まり、歯車が回転するにつれて歯幅全体にわたって徐々に転がります。
この漸進的な係合は、ギア モーターのドライブトレインに 3 つの測定可能な効果をもたらします。
- 荷重は常に複数の歯のペアに分散されるため、個々の歯にかかるピーク応力が低下し、繰り返しの荷重下での耐用年数が長くなります。
- 突然の歯間の衝撃がないため、騒音の発生は大幅に減少し、同じ負荷を実行する同等の拍車設計と比較して、多くの場合数デシベル減少します。
- 入力速度が高くなると動作の滑らかさが向上します。これは、モーターが定格 RPM 近くで長時間動作するアプリケーションにとって重要です。
トレードオフは軸方向の推力です。歯は斜めにカットされているため、噛み合いにより、平歯車に存在するラジアル方向の力と接線方向の力に加えて、シャフト軸に沿った力が発生します。ヘリカル ギア モーター ハウジングは、使用する特定のねじれ角に合わせてサイズ設定されたスラスト ベアリングでこの問題を解決します。これが、ベアリングの定格を確認せずにギアボックス ハウジングをシリーズ間で簡単に交換できない理由の 1 つです。
シリーズ設計をアプリケーション負荷プロファイルに適合させる
メーカーは、ヘリカル ギア モータの製品ラインをシリーズに編成しています。これは、単一のハウジング形状では、軽いコンベヤ ドライブから重い混合または破砕負荷までの全範囲を効率的にカバーできないためです。各シリーズは通常、トルク バンド、取り付けスタイル、一連の比率ステップを対象としているため、正しく選択するには、カタログ ページではなくデューティ サイクルから始めます。有益な出発点の質問は、紙の上でどのシリーズが最も能力があるように見えるかではなく、周囲の機器がすでに指示しているシャフト配置であることです。なぜなら、異なるシャフト方向を受け入れるためにフレームを改造することは、通常、最初から正しく構成されたハウジングにわずかに高いお金を払うよりもはるかに高価だからです。

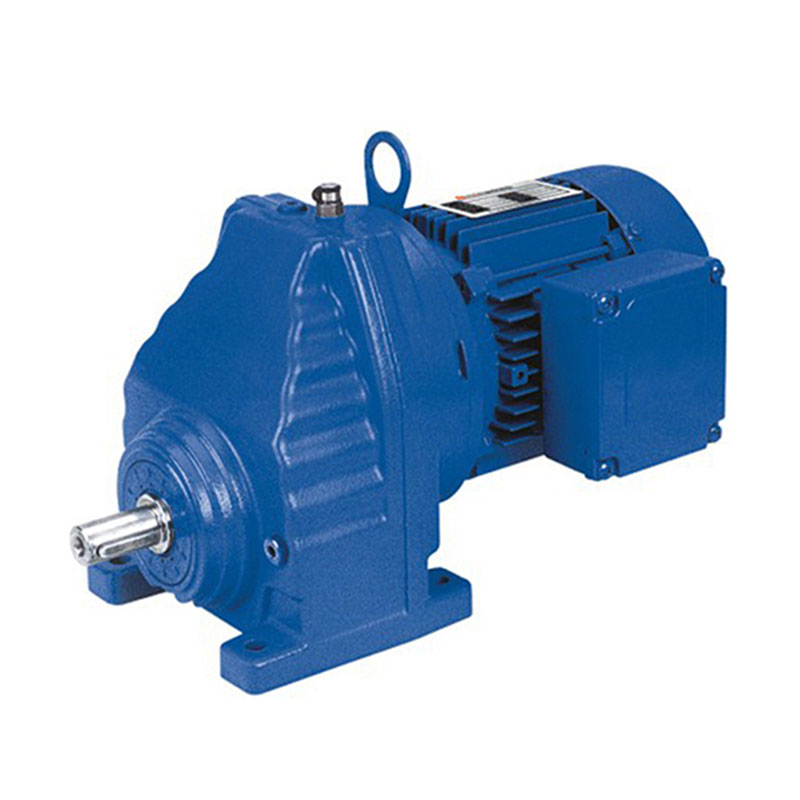

Rシリーズヘリカルギヤモータ
コンパクトな同軸ハウジングを中心に構築されたこのシリーズは、床面積が限られている垂直コンベヤや撹拌装置など、出力軸をモーター軸と一直線に配置する必要がある用途に適しています。通常、範囲の下限では比率ステップが細かくなり、プロセスで生のトルクではなく正確な速度マッチングが必要な場合に役立ちます。

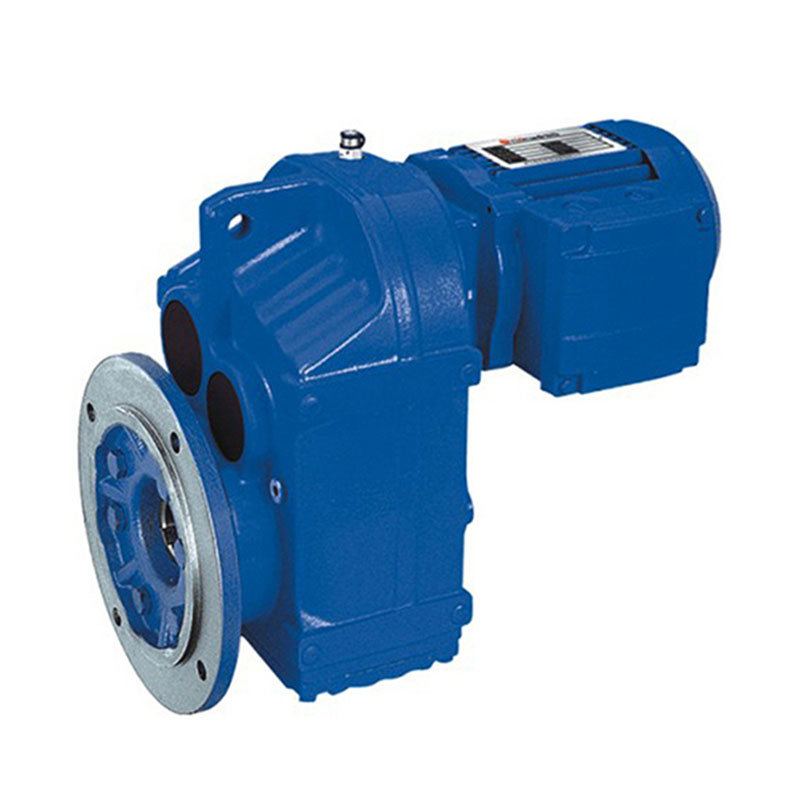

Fシリーズヘリカルギヤモータ
このシリーズで使用されている平行シャフト レイアウトは、入力シャフトと出力シャフトを一直線上ではなく並べて保持するため、出力シャフトをフレーム上の一定の高さに設置する必要がある梱包ラインやマテリアル ハンドリング システムなどの機器へのベルトまたはチェーン ドライブの統合を簡素化します。

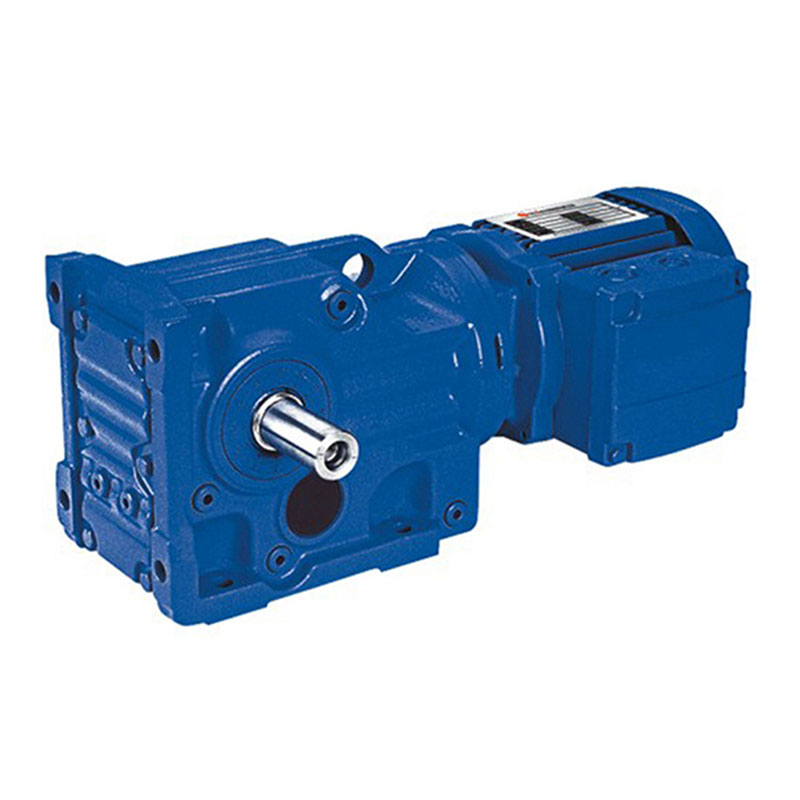

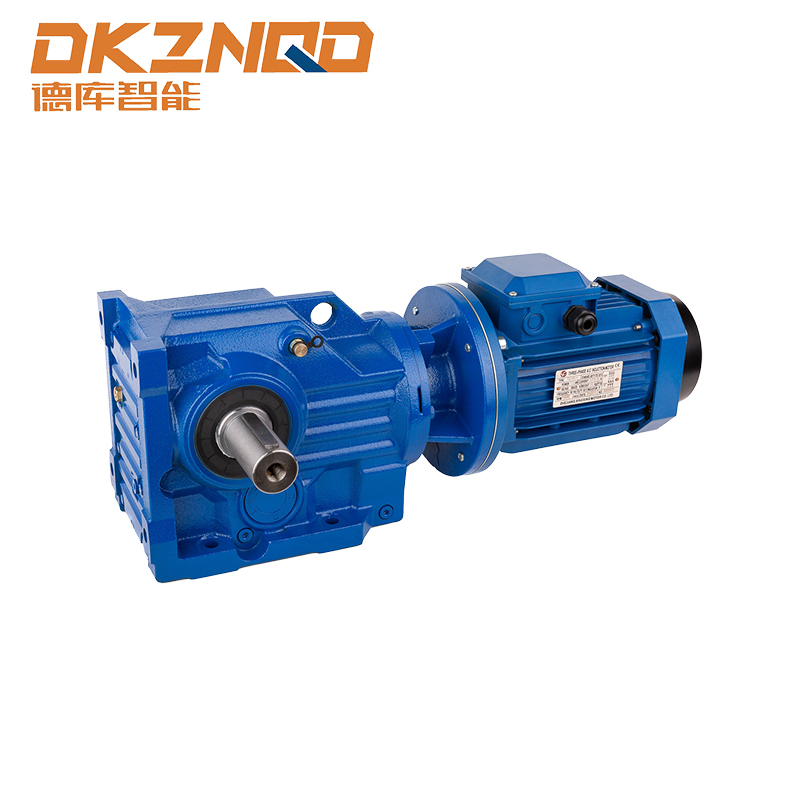

Kシリーズヘリカルギヤモータ
ヘリカルギヤ段とベベルギヤ段を組み合わせたこのシリーズは、単一のハウジング内で動力伝達の方向を約90度変更します。そのため、撹拌機、クレーン、およびドライブがコーナーを曲がる必要がある設備において、別個の直角ギアボックスを追加することなく、この製品が一般的に選択されています。

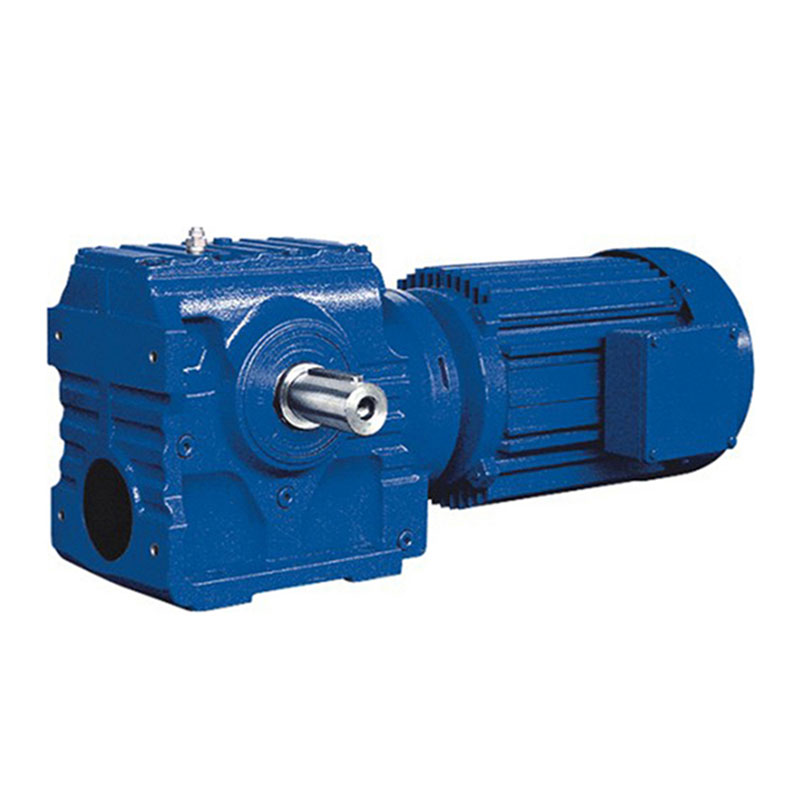

Sシリーズヘリカルギヤモータ
このシリーズは、ヘリカル入力ステージとウォームギア出力ステージを組み合わせており、ハウジングの設置面積を比較的小さく保ちながら、純粋なヘリカル設計よりも高い単体減速比を実現します。ウォームメッシュには転がり接触よりも滑り接触が多く含まれるため、トレードオフとして、全螺旋ユニットよりもピーク効率が低くなります。
シリーズ間の構造および性能特性の比較
以下の表は、選択の決定要因となる実際的な違いをまとめたものです。効率の数値は典型的な単段ヘリカルメッシュの性能を表しており、比率、負荷、潤滑条件によって異なります。
| 特徴 | 同軸ヘリカル | 平行軸ヘリカル | ヘリカルベベル | ヘリカルワーム |
|---|---|---|---|---|
| 軸配置 | 並んでいます | オフセット平行 | 直角 | 直角 |
| 一般的な単一ステージの効率 | 96 ～ 98 パーセント | 96 ～ 98 パーセント | 94 ～ 96 パーセント | 82 ～ 90 パーセント |
| 最適な負荷タイプ | 軽度から中程度の連続 | 中～重度の連続 | 方向転換のあるミディアム | 軽度から中程度、スペースが限られている |
| 相対的な住宅面積 | 小 | 中 | 中 | 小 |
| 代表的なバックラッシ等級 | 標準から縮小まで | 標準から縮小まで | 標準 | 標準 |
効率の数値は段階ごとに増加します。ステージあたり 97% で動作する 2 ステージのヘリカル ユニットは全体で約 94% のパフォーマンスを実現しますが、ヘリカルとワームの組み合わせの 88% のシングル ステージと 97% のヘリカル プレステージの組み合わせでは、全体で 85% 近くのパフォーマンスが得られます。複数のシフトで稼働する年間では、そのギャップは直接電力コストに反映されます。そのため、高デューティ サイクルの設備では、たとえワーム オプションがより小さな設置面積に適合する場合でも、オール ヘリカル設計が好まれる傾向にあります。
取り付け位置とベアリング寿命への影響
ギアモーターのカタログにはいくつかの標準的な取り付け位置がリストされており、これを純粋に幾何学的な選択として扱いたくなる誘惑にかられます。実際には、取り付け方向によって、潤滑剤がハウジング内にどのように分布するか、またベアリングが荷重をどのように支えるかが変化し、たとえ紙上でのトルクと速度定格が同じであっても、耐用年数に影響します。
シャフトを垂直方向に配置すると、下部ベアリングにより多くの重量が集中し、スプラッシュ潤滑はオイルを常に上方に再分配する回転に依存するため、ユニットの動作中に上部ギアの歯が潤滑状態を保つのに十分な量のオイルが必要になります。本来脚取付用に設計されているユニットを、その向きのオイル充填レベルを確認せずに垂直に設置すると、脚取付の観点からはサンプが満杯に見えても、上部ステージが潤滑不足で動作する可能性があります。単一のオイル レベルがあらゆる方向に適用されると想定するのではなく、設置前に取り付け固有の充填チャートを確認することは、試運転時に見落とされがちな手順の 1 つです。
バックラッシュを理解し、それが実際に問題となる場合
バックラッシュとは、噛み合う歯の間の小さな回転遊びであり、温度変化によりハウジングとギアが異なる速度で膨張するときにギアが結合しないように意図的に組み込まれています。ほとんどのコンベア、混合、および一般的なマテリアルハンドリング用途では、標準バックラッシュクラスが適切であり、測定可能なプロセス上の問題は発生しません。
バックラッシュは、次の 3 つの特定の状況で設計上の問題になります。
| アプリケーションの種類 | バックラッシュが重要な理由 | 推奨されるアプローチ |
|---|---|---|
| ドライブのインデックス作成または位置決め | 方向が反転するたびに、遊びは位置誤差に直接変換されます。 | バックラッシュ低減クラスを指定し、最終組立時にダイヤルインジケータで確認 |
| 頻繁な逆転義務 | 方向転換時に衝撃荷重が繰り返されると歯の摩耗が加速します | 逆転デューティに定格のあるシリーズを選択し、トルクをわずかに軽減します |
| 同期マルチモーターライン | ユニット間でバックラッシュが不均一であると、同期軸間でドリフトが発生します。 | ライン上のすべてのギヤモーターを同じバックラッシクラス仕様から調達 |
これらのケース以外では、一方向への通常の連続回転では被駆動機器に影響を与えるような遊びが発生することがないため、バックラッシュの低減クラスを追求すると、対応する利点がなくコストが増加します。
モーターとギアボックスの結合と効率が失われる場所
たとえ適切に設計されたギアステージであっても、モーターとギアボックス間のインターフェースの貧弱さを補うことはできません。モーターの定格出力のうち、実際に駆動負荷にどれだけ到達するかは、次の 3 つの要素によって決まります。
- シャフトアライメント モーターローターとインプットピニオンの間。一体型ギアモータハウジングでは、フィールドアライメント公差により変動損失が追加される個別に結合されたモータと減速機とは異なり、モータは工場でハウジングに取り付けられているため、この変動がほぼ完全に除去されます。
- ベアリングの予圧 入力軸の調整はメーカー公差内に設定する必要があります。予圧が少なすぎると負荷がかかった状態でシャフトが動くことができ、予圧が多すぎると摩擦損失が増加し、ベアリングの寿命が短くなります。
- 潤滑油粘度グレード 周囲動作温度と比較して。冷間始動条件に対して潤滑剤の粘度が高すぎると、始動時の撹拌損失が増加します。また、周囲温度が高い場合に潤滑剤が薄すぎると、時間の経過とともに歯面の摩耗が増加します。
単一の潤滑剤グレードがすべての気候をカバーすると仮定するのではなく、設置場所の実際の周囲温度範囲に照らして特定のヘリカルベベルユニットの技術データを確認することで、フィールドサービスデータで報告されるベアリングの早期故障の大部分を防ぐことができます。
ご注文前の仕様チェックリスト
注文書を確定する前に次の点を確認すると、カタログ評価と現場でのパフォーマンスの不一致の最も一般的な原因を回避できます。
- 減速段ではトルクと速度は反比例するため、必要な出力トルクはモータの銘板速度だけでなく実際の運転速度で確認してください。
- 取り付け位置を確認し、給油仕様がその方向と一致していることを確認してください。
- 密閉または屋外への暴露を含む周囲温度範囲を、標準の潤滑剤定格と比較して確認してください。
- デューティ サイクルに、バックラッシュ クラスと熱定格の両方に影響を与える、頻繁な逆転動作や起動停止動作が含まれるかどうかを判断します。
- 軸出力の種類が中実軸、中空軸、シュリンクディスクのいずれであっても接続機器に適合するか確認してください。
- 始動時の衝撃荷重を含む、実際のピーク荷重に対するサービスファクタを検討します。
製造精度と騒音と摩耗に対する長期的な影響
同一の公表仕様を持つ 2 つのギア モーターは、一方が他方よりも厳しい公差グレードで切断および熱処理された場合、現場でのパフォーマンスが著しく異なる可能性があります。歯車の歯の精度は通常、プロファイル誤差、ピッチ誤差、ねじれ角の偏差を定量化する標準化されたスケールに基づいて等級付けされます。より細かいグレードにカットされたユニットはより静かに動作し、同じ荷重で発生する振動が少なくなりますが、より重要なのは、初期接触パターンが理想に近く、公差をわずかに外れたいくつかの高い点に摩耗が集中するのではなく、動作初日から歯面全体に均一に摩耗が分散するため、より長い使用間隔にわたってその性能を維持する傾向があることです。
熱処理の一貫性は、最初のカットと同じくらい重要です。歯車ブランク全体にわたって肌焼きの深さが異なると、負荷がかかると摩耗が早くなるソフトスポットが形成され、最終的に歯形が変化してバックラッシュが元の仕様を超えて増加します。これが、ユニットに過負荷がかかったことがない場合でも、老朽化したギアボックスの現場で測定されたバックラッシュが銘板の値を超えることがよくある理由の 1 つです。
よくある質問
Q1: ヘリカルギヤモータと標準ギヤードモータの実際的な違いは何ですか?
ギア付きモーターという用語は、ウォーム、ベベル、プラネタリー、ヘリカル設計など、モーターと減速ステージのあらゆる組み合わせを指します。ヘリカルギアモーターは特に減速段に角度付きのカット歯を使用しており、一般に同等の価格帯のウォーム設計よりも高い効率と低い騒音を実現しますが、製造にはより正確なハウジング公差が必要です。
Q2: 脚取付ユニットをそのまま垂直設置できますか?
これは、シリーズとメーカーが提供する特定のオイル充填チャートによって異なります。ハウジングによっては、すべての方向で共通の内部キャビティ設計を使用し、オイル レベルの調整のみが必要な場合もありますが、他のハウジングでは方向固有のブリーザーとドレン プラグの位置を使用しており、垂直方向に設置して正しく機能するには変更する必要があります。
Q3: 減速比は総合効率にどの程度影響しますか?
一般に、比率が高くなるとより多くの縮小ステージが必要となり、追加ステージごとに独自のメッシュ損失が発生します。単段ヘリカルユニットの効率は一般に 90 ％台半ばから後半に達しますが、非常に高い比率が必要な 3 段ユニットでは、単純に 3 セットのメッシュ損失が重なるため、効率が 80 ％台後半に低下する可能性があります。
Q4: サービス係数が高いほうが常に安全な選択なのでしょうか?
サービスファクターが高くなると、衝撃荷重や熱の蓄積に対する余裕が大きくなりますが、実際の負荷を大幅に超えるギヤモーターのサイズを大きくすると、モーターが動作曲線の非効率な部分に押し込まれ、安定した十分に特徴付けられた負荷に対する対応する利点が得られずに、購入コストと物理的設置面積の両方が増加する可能性があります。
Q5: 密閉型ヘリカルギヤモータのギヤオイルはどのくらいの頻度で点検する必要がありますか?
シールされたユニットは通常、耐用年数または長いサービス期間にわたって充填されますが、極端な周囲温度、シールの損傷からの水の浸入、または定格デューティ サイクルを超えた長時間の運転により、標準的な期間で想定されているよりも早くオイルが劣化する可能性があります。メンテナンスフリーとして販売されているユニットであっても、シールの目視検査と定期的なオイルサンプルチェックは依然として良い習慣です。
