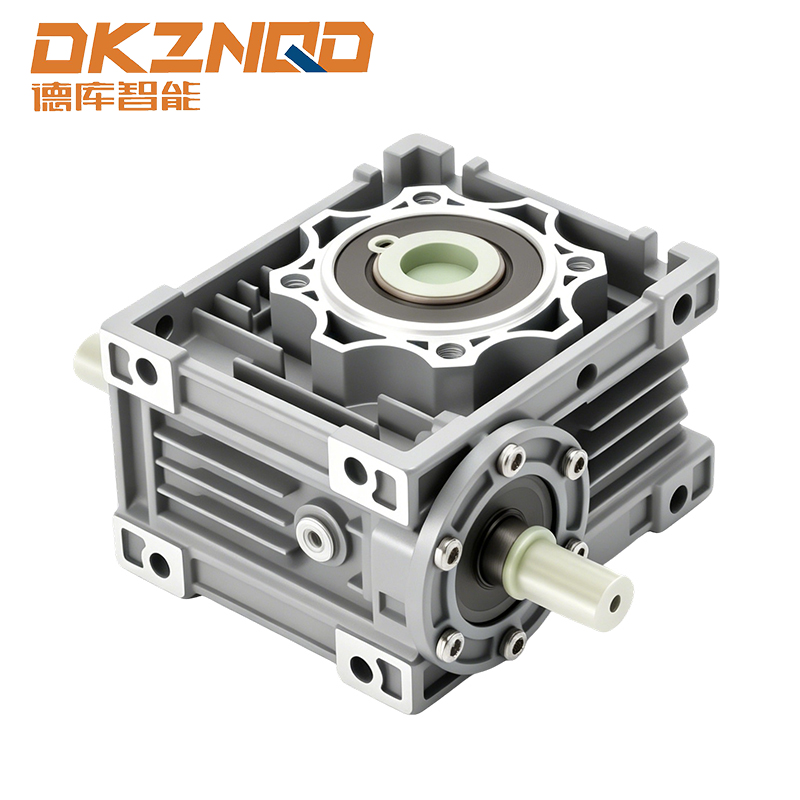

1. 産業用減速機のコアアーキテクチャ
アン 産業用歯車減速機 (または 減速ギアボックス ) は、出力トルクを比例して増加させながら、入力シャフトの速度を低下させる機械アセンブリです。最新のドライブトレインでは、 RVウォーム減速機 ファミリは、次の特殊なサブセットを表します。 直交ウォーム減速機 ウォームシャフトがウォームホイール軸と90度で交差する設計。この構成は、スペースの制約によりインライン実装ができない場合に不可欠です。 ギア減速モーター .
ヘリカルユニットや惑星ユニットとは異なり、ワームベース 産業用歯車減速機 単一ステージで高い減速比 (通常は 5:1 ～ 100:1) を達成します。極端な要求に対しては、二段階 ウォームギア減速機ギアボックス 3000:1を超える比率に達する可能性があります。青銅製ウォームホイールと硬化鋼製ウォーム間の固有の滑り動作により、転動体ギアよりも多くの摩擦が発生し、熱管理と潤滑戦略に直接影響します。
2. 直角ウォームギア減速機: 運動学的利点
の定義ジオメトリ 直交ウォーム減速機 かさ歯車を使わずに 90 度の動力の方向転換が可能になります。このコンパクトなレイアウトは、無人搬送車、コンベヤ システム、および包装機械にとって重要です。 電動モーター用減速機 狭いフレーム内に収まる必要があります。以下は、典型的な内部のトルクの流れを注釈付きで SVG 表現したものです。 中空軸ウォーム減速機 .
を選択するときは、 ウォームギア減速機ギアボックス 、中空シャフトのバリエーションでは、別個の出力カップリングが不要になり、被駆動機械のシャフトに直接取り付けられます。これにより、ソリッドシャフト設計と比較して慣性と軸方向のスペースが最大 30% 削減され、 中空軸ウォーム減速機 この構成は、撹拌機、オーガ、ターンテーブル ドライブに最適な選択肢です。
3. パフォーマンス指標: ウォーム減速機、ヘリカル減速機、遊星減速機
エンジニアリング上の決定はしばしば対立する 産業用歯車減速機 ワームテクノロジーを使用して、ヘリカルまたはプラネタリーの代替手段に対抗します。以下の表は、企業にとって重要な 4 つの基準にわたる主要な差別化要因をまとめたものです。 ギア減速モーター 連続デューティサイクルで使用されます。
| パラメータ | ウォームギア減速機 | ヘリカルインライン | 惑星 |
|---|---|---|---|
| 単段最大比 | 100:1 | 8:1 | 10:1 |
| バックドライバビリティ | セルフロック (バックドライブ不可) | 完全にリバーシブル | 完全にリバーシブル |
| ピーク効率範囲 | 70% – 92% | 94% – 98% | 95% – 97% |
| 騒音レベル (dB @ 1m) | 58 – 68 | 65 – 78 | 62 – 72 |
その間、 高トルクウォームギアボックス ヘリカルユニットと比較して効率は犠牲になりますが、その固有のセルフロック特性 (特定の比率以上、通常 >30:1) により、巻き上げや駐車用途で外部ブレーキが不要になります。あ 電動モーター用減速機 電力を消費せずに保持トルクを必要とするため、ウォームの設計はウインチやブームリフトに独特に適しています。
4. ヘビーデューティー産業用減速機のサイジング: 負荷と熱要因
頑丈な工業用減速機 機械的なピークトルクだけでなく、熱定格に基づいて選択する必要があります。 AGMA (米国歯車製造業者協会) の熱出力定格は、潤滑剤が破壊されるまでの最大連続入力出力を定義します。マテリアルハンドリングアプリケーションからのフィールドデータは、サイズを小さくすると、 減速ギアボックス わずか 15% 減少すると、青銅製ウォームホイールの摩耗が促進されるため、耐用年数が 50% 以上減少します。
4.1 直角ウォームギヤユニットの重要な選択パラメータ
- サービス係数: 中程度の衝撃があるコンベヤの場合は 1.25 を使用します。クラッシャーまたはミキサーの場合は、最小 1.75 を使用します。
- 入力速度制限: ほとんど RVウォーム減速機 ユニットは 1400 ～ 1800 RPM に対応しますが、2000 RPM を超えるとバランスのとれたウォーム シャフトと合成潤滑剤が必要になります。
- 取り付け方向: 中空シャフトユニットは、フットマウント、フランジマウント、またはトルクアームリアクションバーを指定する必要があります。
自動車組立ラインの改造で、従来の平行軸減速機をコンパクトな減速機に置き換えます。 直交ウォーム減速機s 最適化された中心距離比と強制オイル循環のみにより、88% の効率を維持しながらドライブトレインのエンベロープを 42% 削減しました。
周期的デューティ (インデックステーブルなど) の場合は、許容される始動トルクを常に確認してください。 ギア減速モーター ウォームドライブを使用した場合は、公称トルクの最大 200% に 2 ～ 3 秒間耐えることができますが、熱平衡によって RMS デューティ サイクルが決まります。
5. ウォームギアボックスを長持ちさせるための潤滑戦略
の滑り摩擦 ウォームギア減速機ギアボックス かなりの熱を発生します。プレミアム合成ポリグリコール (PG) オイルは、定常状態温度で 10 ～ 15 ℃ 低下し、鉱物油よりも優れた性能を発揮します。のために 頑丈な工業用減速機 アプリケーションは年中無休で稼働し、オイル交換間隔は 4,000 時間 (鉱物油) から 12,000 時間 (合成油) に延長されます。以下の表は、周囲条件に基づいた推奨粘度グレードの概要を示しています。
| 周囲温度範囲(℃) | ミネラルオイル ISO VG | 合成PAO/PG | オイル交換間隔（時間） |
|---|---|---|---|
| -10～15 | VG150 | VG100 | 5000 |
| 15～40 | VG220 | VG150 | 4000 |
| 40～60 | VG320 | VG220 | 2500 |
のために 中空軸ウォーム減速機 出力が垂直方向のモデルでは、中心距離 4 インチを超えるとオイルスプラッシュ潤滑が不十分になる可能性があり、強制オイル循環またはグリース潤滑 (再潤滑間隔を 50% 短縮) が必須になります。
6. ギア減速モーターと可変周波数ドライブのマッチング
とき ギア減速モーター ウォーム減速機と電気モーターを組み合わせると、20 Hz 未満で VFD を動作させると内部冷却が低下します。ウォームホイールの滑り速度は比例して低下し、境界潤滑の危険性があります。したがって、広い速度範囲を必要とするアプリケーション (パッケージのインデックス作成など) の場合は、 直交ウォーム減速機 補助冷却フィンと独立したモーター駆動ファンを備えています。フィールドテストでは、 電動モーター用減速機 強制冷却なしで 15 Hz で動作すると、熱容量が 35% 失われます。
標準を使用する場合 産業用歯車減速機 IEC モーターアダプターを備えたパッケージを使用する場合は、入力シールが公称速度だけでなくモーターの最大 RPM にも耐えられることを常に確認してください。たくさん RVウォーム減速機 故障の原因は、VFD 過電圧状態での速度超過によって引き起こされるシール リップの過熱です。
7. 事例からインスピレーションを得たパフォーマンス: コンベヤ システムの高トルク ウォーム ギアボックス
飲料瓶詰め工場では、ヘリカルベベル レデューサーの 30% を次の製品に置き換えました。 高トルクウォームギアボックス 同じフレームサイズのユニット。 18 か月にわたって、24 の生産ラインにわたって次のデータが記録されました。
- ギアボックスの故障による全体的なダウンタイムが 22% 削減されました (ウォームのセルフロックにより、バックドライブによる衝撃荷重が防止されました)。
- 最適化されたウォームリード角により、同じモーターアンペア数で平均出力トルクが 17% 増加しました。
- あたりのメンテナンス費用 減速ギアボックス 主に石油寿命が長くなったために、年間 340 ドルから 210 ドルに下落しました。
これは、適切に指定されたことを示しています。 ウォームギア減速機ギアボックス 特に衝撃荷重が高くアクセスが制限されている場合、信頼性と総所有コストの両方で従来の設計を上回ることができます。
硬化鋼製ウォームと青銅ホイールの境界面を強調した典型的な RV ウォーム減速機の断面図 8. よくある質問に対する専門家の回答
Q1: ウォーム ギア減速機ギアボックスの標準的な効率はどれくらいですか?
単段ウォーム ユニットの効率は、100:1 の比率で 70% から 5:1 の比率で最大 92% の範囲です。のために 高トルクウォームギアボックス 連続負荷がかかる用途では、適切な合成油を使用すると 80 ～ 85% が期待されます。二段設計では 50 ～ 65% に低下しますが、1000:1 を超える比率が得られます。
Q2: 直角ウォーム減速機を出力側から逆回転させることはできますか?
一般的には、いいえ。比率が 30:1 を超えると、摩擦角が進み角を超え、セルフロック状態が生じます。これにより、 直交ウォーム減速機s ホイストやパーキングブレーキに最適です。 15:1 未満の比率では、バックドライブ能力が制限される可能性がありますが、メーカーのトルク反転データを参照してください。
Q3: 中空軸ウォーム減速機と中実軸ウォーム減速機のどちらを選択すればよいですか?
選択してください 中空軸ウォーム減速機 機械のシャフト (コンベアプーリー、撹拌シャフトなど) に直接取り付けると、スペースが節約され、カップリングが不要になります。トルクアームの反応が予測できない場合、またはトルクリミッターを使用する場合は、中実シャフトバージョンが推奨されます。中空シャフトによりオーバーハング荷重も最大 40% 軽減されます。
Q4: ウォームギヤを備えた頑丈な工業用減速機は、24 時間 365 日の稼働に適していますか?
はい、ただし熱サイジングは重要です。連続使用の場合は、サービスファクターが 1.4 以上で、周囲温度が 35°C を超える場合は強制オイル冷却を備えたユニットを選択してください。たくさん 頑丈な工業用減速機 採掘用コンベアでは、3 か月ごとにオイルをサンプリングし、合成潤滑剤を使用して 20,000 時間稼働します。
Q5: RV ウォーム減速機の定格負荷での寿命はどれくらいですか?
アン RVウォーム減速機 適切に潤滑され調整されていれば、通常、L10 寿命は 15,000 ～ 25,000 時間になります (90% 生存)。ブロンズホイールの摩耗が主な限界です。 12,000 時間後にバックラッシュを検査します。使用する ギア減速モーター ソフトスタートを使用すると、ウォームホイールの耐用年数を 2 倍に延長できます。
