BKM ハイポイド ギアモータが従来のウォーム ドライブより優れている理由: 技術比較

1. はじめに: 直角動力伝達の静かな変化

ウォームギヤ減速機は、そのコンパクトな設置面積と高い減速比により、何十年もの間、直角動力伝達用のデフォルトの選択肢となってきました。しかし、エネルギー効率、信頼性、総所有コストの削減に対する産業上の要求により、ワーム ドライブ テクノロジの根本的な弱点が明らかになりました。を入力してください BKM ハイポイド減速機 — ヘリカルギアとハイポイドギアの利点を組み合わせた新世代のハイポイドギアモーターです。精密に設計された BKM シリーズは、従来のウォーム ドライブと比較して最大 30% 高い効率、大幅に低い動作温度、および長い耐用年数を実現します。この記事では、その理由を説明する技術的かつデータに基づいた比較を提供します。 BKM ハイポイドギヤモーター ソリューションは、コンベア、マテリアルハンドリング、産業オートメーション全体でウォーム減速機を急速に置き換えています。

2. 基本的な違い: ハイポイド減速機とウォーム減速機

パフォーマンスのギャップを理解するには、形状と接触機構を調べる必要があります。ウォームドライブは、ブロンズホイールと係合するねじ付きウォームで構成されており、その結果、広い接触面積にわたって滑り摩擦が生じます。対照的に、 高効率ハイポイドギアボックス オフセットされたスパイラルベベル状の歯を使用し、効率を最適化するためにローリングおよびスライド運動を行います。以下の表は、重要な違いをまとめたものです。

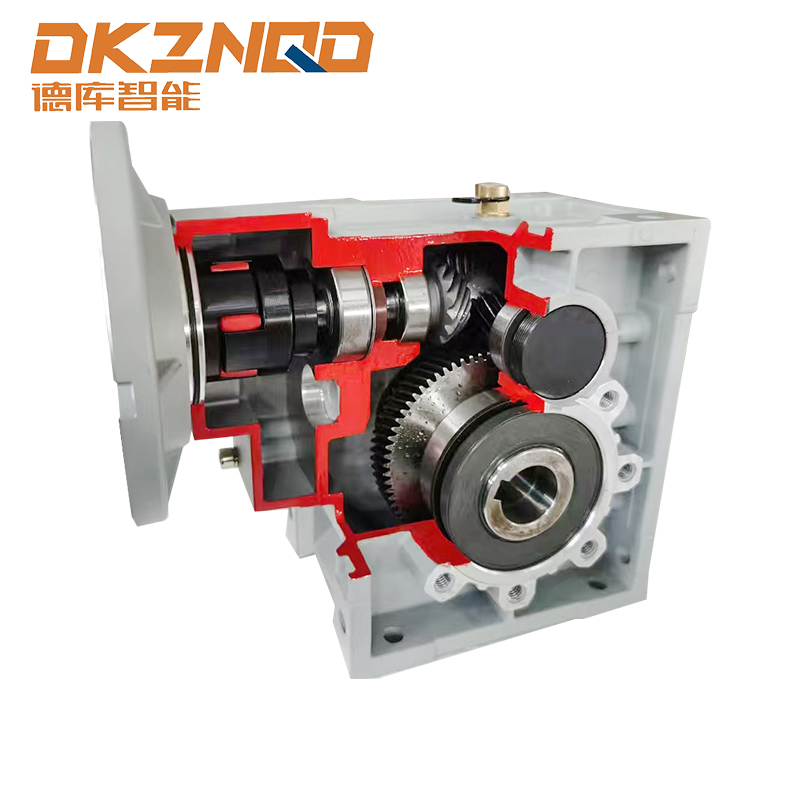

の BKMシリーズ ハイポイド減速機 ケース浸炭研削ハイポイドギヤを使用し、負荷がかかっても最適な歯接触を維持します。この設計により、ウォームセットの悩みの種である大きな滑り摩擦がなくなり、エネルギー損失と熱応力の低減に直接つながります。

3. 効率の利点: 省エネの画期的な進歩

移行の最も魅力的な理由は効率です。連続運転アプリケーション (24 時間年中無休のコンベア システムなど) からのフィールド データによると、ウォーム ギア減速機は通常、公称負荷では 50 ～ 70% の効率で動作し、始動-停止または部分負荷条件ではさらに低下します。対照的に、 直角ハイポイドギヤモータ BKM シリーズと同様に、広いトルク範囲にわたって 92 ～ 96% の効率を達成します。次の SVG は、3 つの減速比 (10:1、20:1、30:1) での比較効率曲線を示しています。

実際の例: 15 台のコンベア ドライブ ユニット (各 2.2 kW) を 1 日 16 時間、週 5 日運転している物流センター。ワーム ドライブ (平均効率 68%) を BKM ハイポイドギアモータ (効率 93%) により、年間エネルギー消費量が 96,500 kWh から 70,600 kWh に削減され、電気代が 25,900 kWh 以上、年間 2,800 米ドル (0.11 ドル/kWh の場合) 節約されます。この効率の向上により、CO2 排出量も年間約 11 トン削減されます。

4. 熱性能と動作信頼性

熱はギアボックスの寿命の敵です。ウォーム ドライブは失われたエネルギーを熱に変換し、連続使用時には表面温度が 80 ～ 95°C に達することがよくあります。これによりオイルの酸化が促進され、シールが劣化し、ギアの寿命が短くなります。対照的に、 BKMハイポイド減速機 より高い効率と最適化された潤滑チャネルにより、30 ～ 40°C の温度で動作します。熱応力が低いと、次の 3 つの定量的なメリットが得られます。

• オイル交換間隔の延長: ウォーム ドライブでは、2,500 ～ 4,000 時間ごとにオイル交換が必要になることがよくあります。 BKM ハイポイド ユニットは、合成潤滑剤を使用して 8,000 ～ 10,000 時間を達成します。
• シールの完全性: サンプ温度が 90°C の場合と比較して 60°C では、シール エラストマーの劣化が 3 倍遅くなり、漏れのリスクがなくなります。
• より高い断続的過負荷容量: ハイポイド ギアはサーマル シャットダウンなしで 150% のピーク トルクを維持できますが、ウォーム ドライブでは歯が磨耗する危険性があります。

包装機械のケース (デューティ サイクル: 80% 負荷、周囲温度 35°C) では、11 か月後にウォーム ギアボックスが温度アラームをトリガーしました。 BKM 直角ハイポイドギヤモータ 熱関連のメンテナンスなしで 36 か月間以上稼働しました。

5. 柔軟性に優れたコンパクトなライトアングル設計

従来のウォームドライブは直角のコンパクトさで優れていますが、BKM ヘリカルハイポイド構造は、中空シャフトまたは脚の取り付けオプションを提供しながら、軸方向の長さを一致させるか、さらに短縮します。ハイポイド オフセットにより、同じ比率でも中心距離を短くできるため、堅固な機械フレームへの組み込みが容易になります。設計上の主な利点:

• BKM シリーズは、56 ～ 112 mm の入力直径、最大 1500 Nm のトルク範囲、5:1 ～ 200:1 の比率 (2 段ヘリカルハイポイド) を提供します。
• ユニバーサル取り付け: 性能ディレーティングなしでフット、フランジ、またはシャフトに取り付けられます。
• 騒音放射の低減: ハイポイド メッシュは本質的にウォーム スライディングよりも静かです (通常、1450 rpm で 65 dBA に対して 78 dBA)。

の combination of BKMヘリカルハイポイドギヤユニット 精密な研磨ギアを備えたジオメトリは、ウォーム減速機を 35% 上回る出力密度を実現し、より小さなエンベロープでより多くのトルクを実現します。

6. ライフサイクルコスト分析 (LCA): 5 年間の展望

ハイポイド ギア モータの初期購入価格は同等のウォーム ドライブより 15 ～ 20% 高い場合がありますが、総所有コスト (TCO) は別のことを物語ります。以下の表は、典型的な 2.2 kW、比率 15:1 のアプリケーションを 5 年間にわたって比較したものです (連続運転、8,760 時間/年)。

この 38% 低い TCO はアップグレードを正当化し、通常 18 ～ 24 か月以内に ROI が達成されます。 20 ユニットのフリートの場合、年間節約額は 10,000 ドルを超えます。

7. 現実世界のアプリケーションのパフォーマンス

文書化された 2 つの業界事例 (ブランドへの言及なし) がその移行を強調しています。

ケース A – 自動車組立コンベア

元のウォーム ドライブ (30 ユニット) は熱膨張により頻繁に詰まりが発生し、毎月オイルの補充が必要でした。 BKM ハイポイド ギア モーターを改修した後、稼働時間は 11% 増加し、メンテナンス作業の注文は 2 年間で 78% 減少しました。この工場は、モーター入力で測定した平均 28% のエネルギー節約を報告しました。

ケース B – 食品および飲料ボトル充填ライン

高湿度環境は、ウォームドライブの腐食と潤滑剤の乳化を引き起こしました。 BKMのステンレス出力フランジバージョン 高効率ハイポイドギアボックス IP65 保護を提供し、清掃のダウンタイムを 60% 削減し、3 年連続で予定外の交換を排除しました。

のse examples confirm that the BKMシリーズ ハイポイド減速機 単純な効率数値を超えた実際の運用上の問題点を解決します。

8. 技術仕様と選択基準

を評価するとき、 直角ハイポイドギヤモータ アップグレードの場合は、BKM 製品ラインで通常使用できる次のパラメータを考慮してください。

• 公称トルク: 50 ～ 1500 Nm (フレーム サイズによる)
• 減速比（一段ハイポイド）：5:1、8:1、10:1、15:1、20:1、30:1、40:1、50:1
• 2段組合せ（ヘリカルハイポイド）：最大200：1
• 出力軸の許容ラジアル荷重：最大8,000N
• 全負荷時の効率: 90 ～ 96% (比率が高くなるとわずかに低下)
• 動作温度範囲: -25°C ～ 50°C (補助冷却なし)

正しいサイズを選択するには、サービス係数 (通常、コンベアの負荷に対して 1.2 ～ 1.5) を照合し、熱定格を確認する必要があります。 BKM ハイポイド ユニットは発生する熱が少ないため、多くの場合、同じ用途のウォーム ドライブと比較してフレーム サイズを 1 つ小さくすることができ、慣性とコストが削減されます。

9. よくある質問

Q1: BKM ハイポイド ギアモータは、機械的な変更を行わずに既存のウォーム ドライブを直接置き換えることができますか?

ほとんどの場合、そうです。 BKM ユニットは、標準 IEC フランジ入力と交換可能な出力シャフト寸法 (中実または中空) で設計されています。ただし、取り付け穴のパターンとシャフトの高さを確認してください。一部のレガシー フレームではアダプター プレートが必要になる場合があります。全長は同様かそれより短いことがよくあります。

Q2: 効率の利点は低速または部分負荷でも維持されますか?

はい。ウォーム ドライブは、境界潤滑条件により、低速 (入力 300 rpm 未満) で効率が急激に低下します。 BKM ハイポイド ギアは、50 rpm 出力でも 85% 以上の効率を維持し、可変周波数駆動 (VFD) 用途に優れています。

Q3: BKM ハイポイド減速機はウォームドライブのようにセルフロックしますか?

いいえ、ハイポイド ギアは本質的にセルフロックしません。バックストップ機能が必要なアプリケーションの場合は、外部ブレーキまたはバックストップ装置を追加する必要があります。ただし、摩擦が低いためバックドライブが可能であり、手動調整や安全な解除には有益です。

Q4: BKM ハイポイドギヤユニットに推奨される潤滑剤は何ですか?

合成 PAO またはポリグリコール ベースの ISO VG 150 ～ 220 オイルが標準であり、ドレン間隔を延長し、温度全体にわたって安定した粘度を実現します。ワーム ドライブとは異なり、モリブデン添加剤が必要ないため、長期にわたる化学的劣化が軽減されます。

Q5: ワームからハイポイドにアップグレードする場合、通常どれくらいの投資回収期間が予想されますか?

エネルギー節約のみに基づくと (年間 3000 稼働時間、0.12 ドル/kWh と仮定)、回収期間は 12 ～ 30 か月です。メンテナンスの削減を含めると、投資回収期間は 18 か月未満になることがよくあります。多くの産業ユーザーは、最初の 2 年以内に完全な ROI を実感します。

10. 結論: ハイポイド対ワームの評決

の engineering advantages of the BKM ハイポイド減速機 はもはやニッチなものではなく、業界全体で直角ドライブの仕様を再構築しています。優れた効率 (92 ～ 96% 対 55 ～ 75%)、劇的に低い動作温度、延長された寿命、および 5 年間で総所有コストが 30 ～ 40% 削減されるため、その決定は明らかです。ウォーム ドライブは静的荷重保持や極低速用途 (10 rpm 未満) には適していますが、動的システム、連続使用システム、またはエネルギーに敏感なシステムは、BKM ハイポイド ギア モータの恩恵を受けることができます。工場管理者が二酸化炭素削減目標を達成し、操業経費を削減しようと努める中、ワームから次への移行が進んでいます。 高効率ハイポイドギアボックス テクノロジーは単なるアップグレードではなく、戦略的に不可欠なものです。

詳細なサイジングとアプリケーションのサポートについては、次の技術ドキュメントを参照してください。 BKMシリーズ ハイポイド減速機 またはモーション コントロールの専門家にお問い合わせください。直角送電の未来はハイポイドであり、BKM ファミリがその道をリードします。
