K シリーズが標準のウォーム ギア モータより効率的である理由は何ですか?

産業用動力伝達の分野では、ギアモーターの選択は、運用コスト、エネルギー消費、長期信頼性に広範囲に影響を及ぼす重要な決定です。何十年にもわたって、標準のウォーム ギア モーターは、数え切れないほどのアプリケーションで一般的に使用されてきました。しかし、歯車技術の進歩により、より効率的なソリューションが誕生しました。その主なものは、 Kシリーズヘリカルベベルギアモータ .

基本的な設計を理解する: 2 つの歯車の物語

あるシステムが別のシステムより効率的である理由を理解するには、まずその動作を支配する基本的な機械原理を理解する必要があります。主要な違いは、ギアの歯の形状と、歯が噛み合って力を伝達する方法にあります。この設計の違いが、特にパフォーマンスの違いの主な根本原因です。 エネルギー効率 そして 熱性能 .

標準的なウォーム ギア モーターの構造

標準的なウォーム ギア モータは、ねじ状のシャフトであるウォームと、ウォームとかみ合うギアであるウォーム ホイールという 2 つの主要なコンポーネントで構成されています。ウォームは通常、入力 (モーター) 側にあり、出力側のウォーム ホイールを駆動します。この構成により、直角ドライブが生成されます。この係合は、ウォームのねじ山がウォーム ホイールの歯に対してスライドする滑り動作によって特徴付けられます。この滑り接触はウォーム ギヤ セットの特徴であり、その動作特性の主な源です。この設計により高いパフォーマンスが可能になりますが、 減速比 単一ステージで動作し、特定の条件下でセルフロックすることができますが、一定の滑り摩擦によりかなりの熱が発生し、かなりの量の入力エネルギーが消費されます。このエネルギーは有用な仕事に変換されず、代わりに熱エネルギーとして失われるため、強力な冷却方法が必要となり、多くの場合、全体的なエネルギーの低下につながります。 サービス係数 .

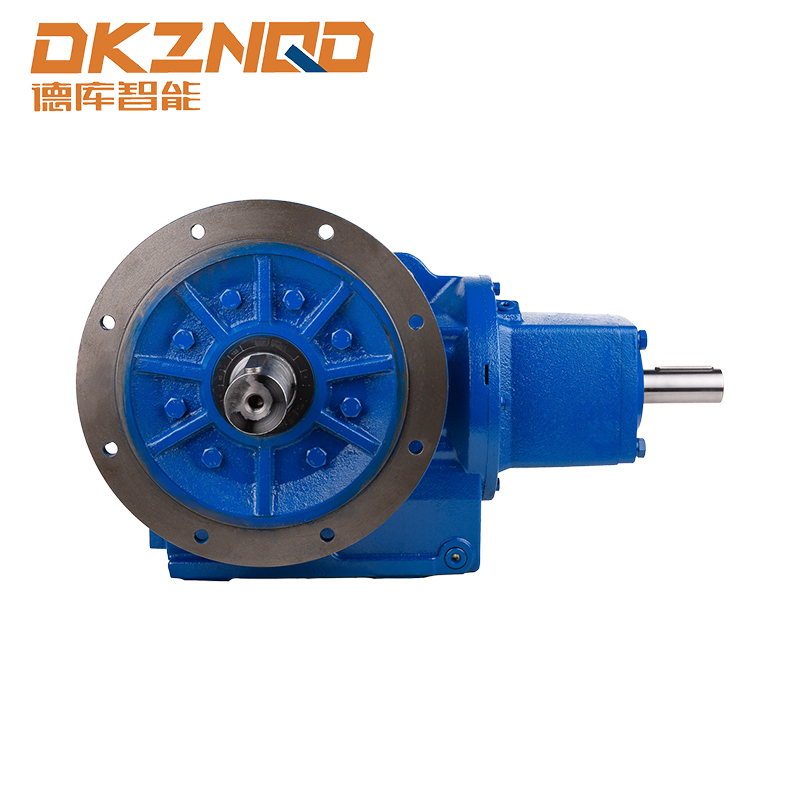

K シリーズヘリカルベベルギアモータの構造

対照的に、 Kシリーズヘリカルベベルギアモータ は、直角出力を実現するために 2 つの異なるギア タイプの組み合わせを採用しています。通常、第 1 段ははすば歯車で構成され、歯は歯車の軸に対してある角度でカットされています。第 2 段はかさ歯車で構成されており、円錐形をしており、動力伝達の方向を変えることができます。ここでの主な差別化要因は接触の性質です。ヘリカル ベベル ギヤとスパイラル ベベル ギヤの噛み合いはどちらも、主に滑りではなく転がり動作です。この転がり接触は本質的によりスムーズであり、発生する摩擦ははるかに少なくなります。 1段目のはすば歯車により騒音や振動が少なく高速減速が可能で、2段目のスパイラルベベルギヤにより軸方向の変化に効率よく対応します。この組み合わせたアプローチは、次の点に焦点を当てています。 転がり接触力学 性能向上の要であり、さらなる高みへ直結します。 トルク伝達 能力があり優れている 稼働効率 .

コアメカニズム: 滑り摩擦と転がり摩擦

機械システムの効率を決定する唯一の最も重要な要素は摩擦です。ギアメッシュに存在する摩擦の種類 (滑りまたは回転) によって、動作中に失われるエネルギーの量が決まります。ここは基本的な戦場です。 Kシリーズヘリカルベベルギアモータ 標準のウォームギアモーターに比べて明らかな利点を確立します。

ウォームギヤの滑り接触の非効率性

標準的なウォーム ギア セットでは、ウォームとウォーム ホイールの間の相互作用は、ほぼ純粋に滑り運動です。ウォームが回転すると、そのねじ山が連続的な高速スライドでウォーム ホイールの歯の面を押します。この動作により多量の摩擦が発生し、熱として現れます。この摩擦を克服するために必要なエネルギーは、入力電力から直接得られます。その結果、モーターの仕事のかなりの部分が、出力トルクとして伝達されるのではなく、内部抵抗を克服するために無駄になります。一段減速ウォームギアセットの効率は、 減速比 ただし、通常は 50% ～ 90% の範囲であり、比率が高くなると効率は急激に低下します。これは、多くのアプリケーションでは、かなりの量の電気エネルギーが熱に変換されることを意味します。これは電力の無駄になるだけでなく、潤滑剤を劣化させ、ギアボックスのハウジングやコンポーネントに熱応力を与え、寿命を縮める可能性があります。 耐用年数 .

はすば歯車およびかさ歯車の転がり接触の効率

あ Kシリーズヘリカルベベルギアモータ 異なる原理で動作します。はすば歯車とまがりかさ歯車の歯は徐々にかみ合うように設計されています。はすば歯車の歯に角度が付いているため、複数の歯がいつでも接触し、負荷が分散されます。さらに重要なことは、歯間の接触は主に回転動作であるということです。転がり摩擦は滑り摩擦よりも桁違いに低くなります。これにより、エネルギー損失と発熱が大幅に減少します。はすば歯車の単一段の機械効率は 98% を超える場合があり、かさ歯車段では、特にらせん歯形状では 95 ～ 97% の効率を達成できます。に組み合わせると、 Kシリーズヘリカルベベルギアモータ 、全体的な効率は一貫して高く、多くの場合、幅広い比率にわたって 90% ～ 95% 以上になります。入力エネルギーを有用な出力仕事に直接変換することが、この設計が次のような用途に好まれる主な理由です。 エネルギーの節約 そして 熱管理 は重要な考慮事項です。

違いを定量化する: パフォーマンス比較表

転がり接触の理論上の利点は、目に見えるパフォーマンスの利点につながります。次の表は、標準ウォーム ギア モータとウォーム ギア モータの主要な動作パラメータを並べて比較したものです。 Kシリーズヘリカルベベルギアモータ 、異なる設計の実際的な影響を示しています。

この表は、次のことを明確に示しています。 Kシリーズヘリカルベベルギアモータ 単なる漸進的な改良ではなく、エネルギー変換の点で根本的に優れた技術です。一貫して高い効率は、その中心となる機械哲学の直接の結果です。

効率の向上による連鎖的なメリット

優れた効率 Kシリーズヘリカルベベルギアモータ 単独のメリットではありません。これにより、総所有コスト、システム設計、および運用の信頼性に影響を与える二次的な利点のプラスのカスケードが生まれます。熱として浪費されるエネルギーが少なくなると、システム全体がより安定してストレスの少ない環境で動作します。

発熱の低減と熱性能の向上

固有の低摩擦により、 ヘリカルベベルギアモーター 設計は廃熱の削減に直接つながります。これにはいくつかの重要な意味があります。まず、ギアボックス内の潤滑剤の熱劣化が少なく、保護特性を長期間維持し、オイル交換期間を延長することができます。第二に、シールやベアリングなどのコンポーネントは低温で動作するため、寿命と信頼性が向上します。第三に、熱負荷が軽減されるということは、たとえ環境下であっても、ギアボックスが過熱の危険なしに最大定格能力で動作できることが多いことを意味します。 連続運転 シナリオ。対照的に、その能力に近い状態で動作する標準的なウォーム ギア モーターは、発生する大量の熱を放散するために外部冷却フィンや補助冷却ファンを必要とすることが多く、システムの複雑さとコストが増加します。

エネルギー消費量と運用コストの削減

効率の向上による最も直接的な経済的メリットは、エネルギー消費の削減です。あ Kシリーズヘリカルベベルギアモータ 効率が 95% のウォーム ギア モーターは、効率が 70% のウォーム ギア モーターと同じ出力トルクを提供するのに消費する電力が少なくなります。この差は、ユニットあたりのベースでは小さいように見えますが、特に次のような高デューティ サイクルのアプリケーションでは、機器の寿命にわたって大幅に増加します。 コンベアシステム 、 工業用ミキサー 、 or 包装機械 。数十、数百のギアモーターを備えた施設の場合、より効率的な設計に切り替えることで、電気代を大幅に節約できます。 Kシリーズヘリカルベベルギアモータ ～への健全な投資 持続可能な運営 そして lower 総所有コスト .

強化された電力密度と耐用年数

効率的な動力伝達により、 Kシリーズヘリカルベベルギアモータ よりコンパクトな設計で、大型のウォームギアモータと同じ出力トルクを実現できます。これより高い 電力密度 これは、スペースが貴重な現代の機械では大きな利点となります。さらに、動作温度の低下、よりスムーズな係合による機械的ストレスの軽減、および潤滑剤の分解の減少の組み合わせが、寿命の延長に直接貢献します。 耐用年数 。ギアボックス内のコンポーネントは内部損失を克服するためにあまり機能していないため、時間の経過とともにギアの歯やベアリングの摩耗が減少します。この耐久性の向上により、メンテナンスのダウンタイムが短縮され、オーバーホールの間隔が長くなり、生産性が最大化され、重要なコンポーネントのライフサイクル コストが最小限に抑えられます。 マテリアルハンドリング そして 加工装置 .

あpplication-Specific Considerations: Choosing the Right Technology

一方、 Kシリーズヘリカルベベルギアモータ 効率性においては明らかな利点がありますが、テクノロジー間の選択は必ずしも絶対的なものではありません。最適な選択を行うには、アプリケーションの特定の要求を理解することが重要です。どの特性が最も価値があるかは、運用コンテキストによって決まります。

Kシリーズヘリカルベベルギアモータが優れているところ

の強み Kシリーズヘリカルベベルベベルギアモータ 要求の厳しい幅広い用途に最適な選択肢となります。高効率と優れた熱性能により、次の用途に最適です。 連続運転 食品および飲料、化学加工、および 自動化された生産ライン 。高い処理能力 周期的荷重 そして provide consistent performance from startup through to full load is critical in 大型機械 。スムーズで低振動の動作のメリットを享受できるアプリケーションには次のものがあります。 撹拌者 、 コンベアドライブ 、 and 建設機械 。エネルギーコスト、信頼性、総所有コストが主な懸念事項となるシナリオでは、 Kシリーズヘリカルベベルギアモータ 説得力があり経済的に正当な解決策を提示します。
