K シリーズヘリカルベベルギアモータとウォームギアボックスの基本的な動作原理
産業用歯車伝動装置の効率評価は、産業オートメーション システムのエネルギー消費量、運用コスト、長期耐用年数に直接影響します。最も広く使用されている歯車装置の中で、 Kシリーズヘリカルベベルギヤモータ ウォーム ギアボックスは 2 つの異なる技術的ルートを表しており、その効率パフォーマンスが B2B 産業バイヤーが購入を決定する際の中心的な違いを形成します。効率差を完全に理解するには、基本的な動作原理と内部構造設計から始めることが重要です。これらの要因が効率差の根本原因であるためです。

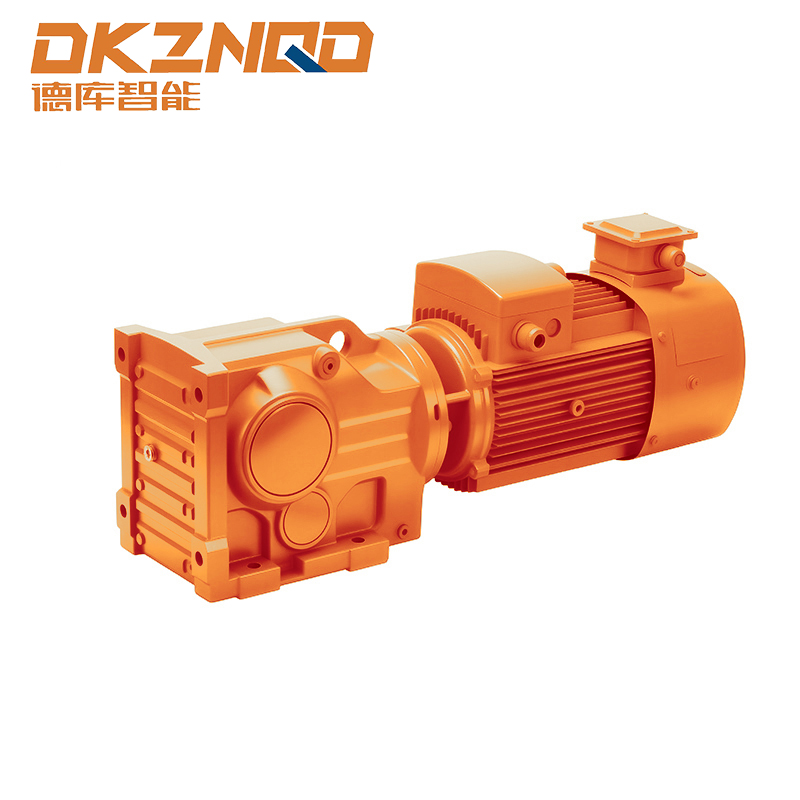

Kシリーズヘリカルベベルギヤモータは、ヘリカルギヤとベベルギヤを一体化した精密伝動装置です。伝動構造は直角設計を採用しており、はすば歯車の滑らかな噛み合い特性と、かさ歯車の直角動力伝達の利点を組み合わせています。歯部は精密研削と焼入れ処理により加工されており、運転中も安定した噛み合い状態を継続的に形成します。動力は複数のギアペアを介して順番に伝達され、ギアの歯間の滑り摩擦が最小限に抑えられ、高効率動作のための強固な基盤が築かれます。
対照的に、ウォームギアボックスは、ウォームとウォームホイールの噛み合いに依存して動力伝達を実現します。一般的にウォームは螺旋構造をした駆動部品であり、ウォームホイールははすば歯車と同様の従動部品です。この構造により、大きな一段減速比が得られ、特定の条件下でセルフロック特性が得られます。ただし、この伝動方式はウォームとウォームホイール間の滑り摩擦が支配的であり、これが歯車ベースの伝動装置と比較して効率の低下につながる固有の要因となっています。
Kシリーズヘリカルベベルギヤモータの構造構成
K シリーズ ヘリカル ベベル ギアモータのコア コンポーネントには、精密加工されたヘリカル ギア セット、スパイラル ベベル ギア セット、高強度シャフト、密閉ハウジング、高性能ベアリングが含まれます。はすば歯車は傾斜歯設計を採用しており、動作中により多くの歯が同時に噛み合うことができ、衝撃や騒音が軽減されます。かさ歯車は 90 度の角度で配置されており、追加の変換コンポーネントなしで直角の動力伝達を実現します。
すべての歯車部品は高品質の合金鋼で作られており、浸炭、焼入れ、研削プロセスを経て、高い表面硬度と正確な歯形を保証します。歯車間の合わせすきまを極めて小さい範囲に制御し、伝達精度を向上させるだけでなく、歯面摩擦によるエネルギーロスを低減します。モーターとギアボックスの統合設計により、独立した接続コンポーネントによって引き起こされる電力損失が排除され、全体的な動作効率がさらに最適化されます。
ウォームギアボックスの構造構成
ウォームギアボックスは主にウォーム、ウォームホイール、ボックス本体、ベアリング、シール部品で構成されています。ウォームは通常、硬化鋼で作られ、ウォームホイールは摩擦と摩耗を軽減するために耐摩耗性の青銅合金材料で作られています。単段変速構造がシンプルで、直角変速を直接実現できるため、設置スペースが限られている場合や、低速・高トルクが要求される場合に適しています。
伝動中のウォームとウォームホイール間の滑り摩擦により、材料の適合性と潤滑条件が効率に重大な影響を与えます。材料や潤滑剤を最適化したとしても、滑り摩擦を完全になくすことはできません。これはウォームギアボックスの避けられない構造上の欠陥であり、効率の上限を直接制限します。
Kシリーズヘリカルベベルギアモータのコア効率評価データ
効率評価はギアモータのエネルギー変換能力を測定するための重要な指標であり、定格動作条件下での入力電力に対する出力電力の比率を指します。 K シリーズ ヘリカル ベベル ギア モータは、最適化されたギア構造と精密な製造プロセスにより、業界をリードする効率性能を実現します。これが、高効率が要求される産業シナリオで好まれる主な理由です。
定格負荷および標準動作条件下では、総合効率は Kシリーズヘリカルベベルギヤモータ 到達できる 94% ~ 96% 、直角伝動歯車装置の最高レベルです。この効率データは幅広い減速比の影響を受けず、小さな減速比から大きな減速比まで安定した性能を維持します。
さまざまな負荷条件下での効率パフォーマンス
K シリーズ ヘリカル ベベル ギヤモータの変動負荷条件下での効率の安定性は、その中心的な利点の 1 つです。産業用アプリケーションでは、機器は無負荷、軽負荷、定格負荷、過負荷の条件で動作することが多く、効率の変化幅が実際の省エネ効果に直接影響します。
- 100% 定格負荷下: 効率は次のように維持されます。 94% - 96% 、最適な動作状態に到達
- 定格負荷 75% 未満: 効率は 93% - 95% 、ほとんど減衰なし
- 定格負荷 50% 未満: 効率は 92% - 94% 、依然として高水準を維持
- 定格負荷 25% 未満: 効率は 90% - 92% 、減衰範囲は類似の製品よりもはるかに低いです。
この安定した効率性能により、Kシリーズヘリカルベベルギヤモータは、長期断続運転や連続変動負荷運転においても低エネルギー消費を維持でき、産業機器のランニングコストを大幅に削減します。
減速比の違いによる効率の変化
Kシリーズヘリカルベベルギヤモータは多段歯車伝動設計を採用しており、減速比を高めても効率の変化がほとんどありません。単段減速モデルの場合、効率は次のとおりです。 95% - 96% ; 2 段減速モデルの場合、効率は次のようになります。 94% - 95% ; 3 段減速モデルの場合でも、効率は依然として高くなります。 93% - 94% .
大きな減速比の適用シナリオでも、追加の各段のギアの効率損失は 1% 未満に制御されます。これは、ウォーム ギアボックスのかけがえのない利点です。この特性により、K シリーズ ヘリカル ベベル ギヤモータは、大きな減速比と高効率の両方が要求される高精度伝動用途に適しています。
経営環境が効率に及ぼす影響
K シリーズヘリカルベベルギヤモータは、動作環境への高い適応性を備えています。 -20℃~40℃の周囲温度範囲では、効率は基本的に変わりません。全閉潤滑方式により、ギヤの良好な潤滑状態を長期間維持し、フリクションロスを低減し、安定した効率性能を維持します。
10,000 時間の連続運転テスト後、K シリーズ ヘリカル ベベル ギア モータの効率減衰は以下です。 1% これは、長期間の使用による効率の大幅な低下がなく、耐用年数全体にわたって高効率の動作を維持できることを意味します。
ウォームギアボックスのコア効率評価データ
ウォームギヤボックスは伝統的な直角伝動装置として、構造が簡単、低コスト、セルフロック機能などの利点がありますが、効率性能はKシリーズヘリカルベベルギヤモータに比べて大幅に低くなります。ウォームギアボックスの効率は、構造特性、減速比、負荷条件に大きく影響され、減衰範囲が大きく、全体的なレベルが低くなります。
定格負荷条件下では、標準ウォームギアボックスの最高効率はわずか 70% - 85% これは、K シリーズ ヘリカル ベベル ギヤモータよりも 10 ~ 25 パーセント ポイント低いです。この効率ギャップは、動作中のエネルギー消費量の増加と発熱量の増加に直接つながり、高効率で長期の連続動作シナリオでの適用が制限されます。
さまざまな負荷条件下での効率パフォーマンス
ウォームギアボックスの効率は負荷の変化に非常に敏感であり、軽負荷条件下では効率の減衰が非常に顕著であり、これがギアモータと比較して大きな欠点となります。
- 100% 定格負荷の下: 効率は 70% - 85% 、最大効率値に達する
- 75% 定格負荷未満: 効率は以下に低下します。 65% - 80%
- 定格負荷 50% 未満: 効率は 55% - 70% 、大幅な減少
- 定格負荷 25% 未満: 効率は only 40% - 55% 、損失が非常に大きい
軽負荷状態では、ウォームギアボックスの入力エネルギーのほとんどが滑り摩擦により熱エネルギーに変換され、深刻なエネルギーの無駄が生じます。この特性のため、軽負荷で長時間動作する機器には不向きです。
減速比の違いによる効率の変化
ウォーム減速機の効率は減速比と強い負の相関があり、減速比が大きくなると効率が急激に低下するため、大きな減速比を採用する場合には致命的な欠点となります。
- 一段減速比10:1:効率は 80% - 85%
- 一段減速比30:1:効率が低下します。 70% - 75%
- 一段減速比50:1:効率のみ 60% - 65%
- 二段減速比が100:1を超えると効率が低下します。 50%
減速比が大きくなるほどウォームとウォームホイール間の滑り摩擦が大きくなり、エネルギーロスが大きくなります。大きな減速比が必要な産業シナリオでは、ウォームギアボックスの使用はエネルギーコストの大幅な増加につながります。
セルフロック機能と効率のトレードオフ
ウォームギヤボックスの一部にはセルフロック機能が付いており、モータ停止時の負荷の逆転を防止でき、昇降装置や傾斜伝動装置に適しています。しかし、セルフロック機能は非常に低い効率を伴い、セルフロックウォーム減速機の効率はわずかです。 30% - 50% いかなる作業条件下でも。
この機能と効率のトレードオフにより、セルフロック ウォーム ギアボックスは、効率要件が低く、安全性要件が高い特殊なシナリオにのみ適用でき、省エネルギーの工業生産のニーズを満たすことができません。
K シリーズヘリカルベベルギアモータとウォームギアボックスの効率評価の比較分析
2 種類の歯車伝動装置の効率データを独立して分析することにより、それらの効率性能における核となるギャップを明確に定義できます。 B2B 産業バイヤーにとって、この比較データは、生産ニーズに合った機器を選択し、運用コストを管理するための重要な基礎となります。定格効率、負荷適応性、減速比への影響、長期運転安定性など多面的に比較していきます。
総合効率データ比較表
| 比較項目 | Kシリーズヘリカルベベルギヤモータ | ウォームギアボックス |
| 定格負荷効率 | 94% - 96% | 70% - 85% |
| 軽負荷 (25%) の効率 | 90% - 92% | 40% - 55% |
| 大きな減速比効率 | 93% - 94% | 50%未満 |
| 長期使用時の減衰 | 1%未満 | 5% - 10% |
| エネルギー変換効率 | 高い、最小限の発熱 | 低発熱 |
表のデータは、K シリーズ ヘリカル ベベル ギアモータがすべての効率指標において絶対的な利点を持ち、全体的な効率が高いことを明確に示しています。 20%~30%高い 平均するとウォームギアボックスよりも優れています。この効率の差は、長期的な工業生産における巨大なコスト差として増幅されるでしょう。
実際の産業用途におけるエネルギー消費量の比較
1 日 8 時間、年間 300 日稼働する 5.5KW 産業用送電システムを例にとると、2 つのデバイス間の年間エネルギー消費量の差は平均効率に基づいて計算されます。
K シリーズヘリカルベベルギヤモータの年間消費電力量:5.5KW × 8h × 300d ÷ 0.95 ≈ 13895 kWh
ウォームギアボックスの年間消費電力: 5.5KW × 8h × 300d ÷ 0.75 ≈ 17600 kWh
両者の年間消費電力量の差は、 3705kWh 。数百の伝送装置を備えた大規模産業企業にとって、K シリーズ ヘリカル ベベル ギア モータを使用することで節約される年間エネルギー コストは非常に大きく、初期購入コストの差をすぐに相殺できます。
発熱量と動作安定性の比較
効率は動作中の発熱に直接関係します。ウォームギアボックスの効率が低いということは、より多くの電気エネルギーが熱エネルギーに変換されることを意味し、これにより機器の温度が継続的に上昇します。連続運転下では、ウォーム ギアボックスの表面温度は 60°C ~ 80°C に達する可能性があり、内部潤滑油は劣化して故障しやすく、コンポーネントの摩耗や故障のリスクが高まります。
Kシリーズヘリカルベベルギヤモータは、エネルギー変換効率が高く、発熱が少なく、長時間使用しても30℃~45℃の温度制御が可能です。低温作動状態は潤滑油や内部部品を保護するだけでなく、装置の動作安定性や寿命を向上させ、メンテナンスや交換の頻度を低減します。
2 つのギア デバイス間の効率差に影響を与える要因
K シリーズ ヘリカル ベベル ギアモータとウォーム ギアボックス間の大きな効率の差は偶然ではなく、伝達モード、ギアの噛み合い形式、製造プロセス、材料の選択、潤滑設計などのさまざまな固有の要因によって決まります。これらの影響要因を理解することは、産業用バイヤーが 2 つのデバイスの本質的な違いを深く理解し、より科学的な購入決定を下すのに役立ちます。
伝達モードと摩擦形式
Kシリーズヘリカルベベルギヤモータは転がり摩擦伝動を採用しています。はすば歯車とかさ歯車は、噛み合い中は常に転がり接触しているため、摩擦係数が極めて低く、摩擦によるエネルギー損失が最小限に抑えられます。転がり摩擦は機械式歯車装置の最も効率的な伝達モードであり、これが歯車モータの高効率の中心的な理由です。
ウォームギヤボックスは滑り摩擦伝動を採用しています。ウォームとウォームホイールは噛み合い時に相対的に滑り、摩擦係数が大きく、熱として多くのエネルギーを消費します。滑り摩擦は本質的に非効率であり、これはウォームギアボックスの効率を制限する根本的な要因であり、構造または材料の最適化によって完全に改善することはできません。
製造精度と組立品質
Kシリーズヘリカルベベルギヤモータ 精密CNC研削加工を採用し、ギアの歯形精度はグレード5〜6に達し、アセンブリクリアランスは厳密に管理され、ギアの噛み合いはより十分です。高い製造精度により、各ギアが最適な伝達効果を発揮し、噛み合い不良によるさらなる動力損失を軽減します。
ウォームギヤボックスの製造精度は比較的低く、歯形加工精度は7~8級で、組立クリアランスが大きいです。ウォームとウォームホイールの噛み合いが不十分になると、摩擦損失がさらに増大し、実作動効率が低下します。製造精度の違いは、2 つのデバイス間の効率の差を直接拡大します。
材質の選択と表面処理
K シリーズヘリカルベベルギヤモータのギヤ材質は高強度合金鋼で、浸炭焼入れ表面処理が施されており、表面硬度は HRC58 ~ 62 以上で、高い耐摩耗性と低い摩擦係数を備えています。最適な材質マッチングにより歯間の摩擦ロスを低減し、安定した効率を長期間維持します。
ウォームギアボックスのウォームホイールは青銅合金製で、耐摩耗性に優れていますが、摩擦係数が比較的高いです。最適な材料マッチングを行ったとしても、鋼と青銅の間の滑り摩擦は合金鋼歯車間の転がり摩擦よりもはるかに高く、低効率特性を変えることはできません。
潤滑システムの設計
Kシリーズヘリカルベベルギアモータには専門的な潤滑システムが装備されており、ギア表面に均一で安定した油膜を形成し、ギアの歯を分離して直接摩擦を軽減します。完全密閉設計により潤滑油の汚染を防ぎ、潤滑効果が長期間持続します。
ウォーム減速機の潤滑効果は滑り摩擦の影響を受けやすいです。運転中に発生する高熱により潤滑油の薄化・破壊が促進され、完全な油膜が形成できなくなります。潤滑状態の悪化はさらに効率を低下させ、悪循環に陥ります。
効率要件に基づいた B2B 産業バイヤー向けの選択ガイド
B2B 産業バイヤーの場合、K シリーズ ヘリカル ベベル ギアモータとウォーム ギアボックスのどちらを選択するかは、実際の作業条件、効率要件、および機器のコスト予算に基づいて選択する必要があります。意思決定の 20% は装置の性能と生産ニーズの一致に重点を置き、80% は製品自体の効率、耐用年数、および長期的な運用コストに重点を置く必要があります。以下に、さまざまなアプリケーション シナリオに向けた、対象を絞った選択のガイダンスを示します。
K シリーズヘリカルベベルギアモータに適したシナリオ
Kシリーズヘリカルベベルギアモータは、高効率、省エネ、長期安定稼働が求められる産業用途に最適な製品であり、各種自動生産ライン、包装機械、食品加工装置、物流輸送システムなどで幅広く使用されています。
- 連続稼働シナリオ: 1 日 24 時間稼動する機器は、高効率でエネルギー消費を大幅に削減できます。
- 変動負荷動作シナリオ: 軽負荷および重負荷でも安定した効率、大きな減衰なし
- 大きな減速比要件: 大きな減速比でも高効率を維持し、大きな損失は発生しません
- 省エネ優先プロジェクト:国家省エネ・排出削減産業変革プロジェクト
- 高精度伝送の場面:伝送精度に厳しい要求が求められる自動化生産ライン
これらのシナリオでは、K シリーズ ヘリカル ベベル ギアモータの高効率の利点を最大限に活用でき、節約されたエネルギー コストによって 1 ~ 2 年以内に初期投資の増加を相殺でき、長期的にはより高い費用対効果が得られます。
ウォームギアボックスに適したシナリオ
ウォーム ギアボックスは、低効率要件、セルフロックのニーズ、または予算が限られている特定のシナリオにのみ適しており、長期連続運転装置には推奨されません。
- 断続的な動作シナリオ: 稼働時間は短く、待機時間が長い機器
- セルフロックが必要なシナリオ: 昇降機械、傾斜したコンベヤベルトなど。
- 低電力小型機器:家庭用小型機械、低電力実験機器
- 仮設使用設備:仮設建設機械、短期試験装置
これらのシナリオでは、ウォームギアボックスの低コストとセルフロック機能が主な選択要素となり、効率が低いという欠点は全体の生産コストにはほとんど影響しません。
購入者向けの長期的な費用対効果の分析
産業用歯車伝動装置を購入する場合、B2B 購入者は初期購入価格に注目するだけでなく、ライフサイクル全体のコスト分析も行う必要があります。フルライフサイクルには、購入コスト、エネルギーコスト、メンテナンスコスト、交換コストが含まれます。
K シリーズヘリカルベベルギアモータの購入価格はウォームギアボックスより 30% ~ 50% 高くなりますが、年間エネルギーコストは 20% ~ 30% 低く、メンテナンスコストは 50% 低く、耐用年数は 2 倍です。耐用年数が 5 年を超える産業用機器の場合、K シリーズ ヘリカル ベベル ギヤモータの使用にかかる総コストは次のとおりです。 20%~40%低い ウォームギアボックスよりも明らかに経済的メリットがあります。
K シリーズ ヘリカル ベベル ギアモータおよびウォーム ギアボックスの効率評価に関する FAQ
Q1: K シリーズヘリカルベベルギアモータとウォームギアボックスの最大効率の違いは何ですか?
最大効率の差は次のとおりです。 50% 特に軽負荷かつ大きな減速比の条件下で。
Q2: Kシリーズヘリカルベベルギヤモータは長期間使用すると効率が大幅に低下しますか?
いいえ、効率の減衰は以下です。 1% 10,000時間の連続運転後も非常に高い安定性を誇ります。
Q3: ウォームギアボックスは、最適化によって K シリーズヘリカルベベルギアモータと同じ効率を達成できますか?
いいえ、滑り摩擦は本質的な構造上の欠陥であり、歯車伝動のレベルまで効率を向上させることはできません。
Q4: K シリーズ ヘリカル ベベル ギア モータの高効率は、あらゆる産業シナリオに適していますか?
これは、ほとんどの連続的で変動する負荷シナリオに適しており、省エネルギーの工業生産に最適な選択肢です。
Q5: ウォームギヤボックスを K シリーズヘリカルベベルギヤモータに置き換えると、年間どのくらいのエネルギーが節約できますか?
5.5KWの設備を例にとると、年間の節電量は約3705kWhとなり、電力が大きいほど省エネ効果が顕著になります。
Q6: Kシリーズヘリカルベベルギヤモータにはウォームギヤボックスのような直交伝達機能はありますか?
はい、直角設計を採用しており、高効率を維持しながら90度の動力伝達を実現できます。
Q7: 歯車装置の耐用年数に対する効率の影響は何ですか?
効率が高いということは、発熱と摩耗が少ないことを意味し、K シリーズ ヘリカル ベベル ギアモータの寿命はウォーム ギアボックスの 2 倍です。
Q8: Kシリーズヘリカルベベルギヤモータの潤滑メンテナンス頻度はウォーム減速機に比べて高くなりますか?
いいえ、完全密閉設計によりメンテナンスの頻度が減り、メンテナンスコストはウォームギアボックスよりも低くなります。
