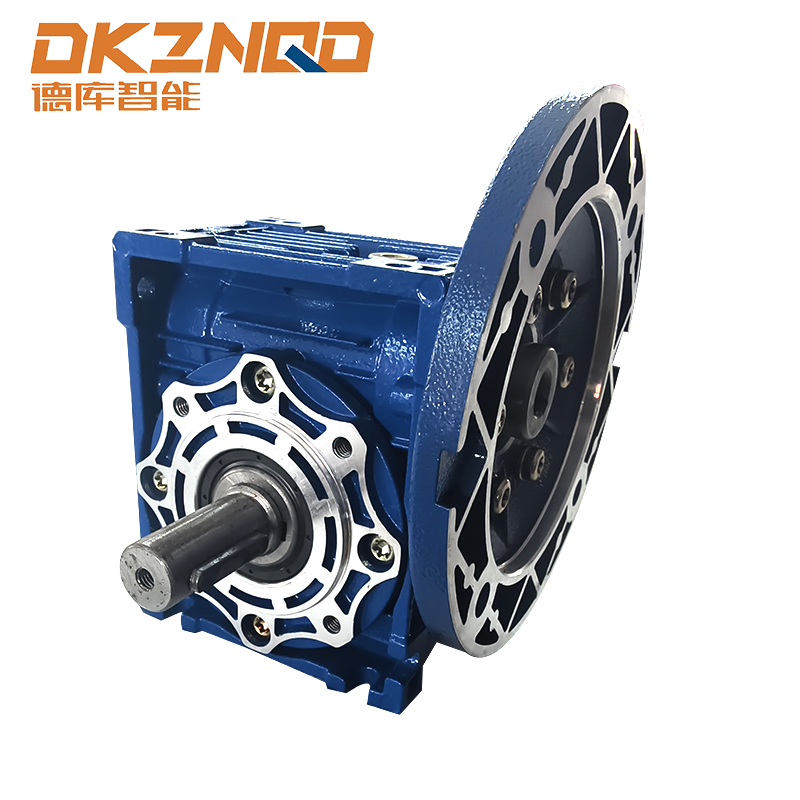

産業機械とオートメーションの分野では、動力と動作の効率的な伝達が最も重要です。この目的のために設計されたさまざまなコンポーネントの中でも、減速機は、モーターからの出力速度とトルクをアプリケーションに必要なレベルに調整する上で重要な役割を果たします。このカテゴリの中で特に注目すべきタイプの 1 つは、rv ウォーム減速機です。この装置は、サイクロイドドライブとウォームギアドライブのユニークな組み合わせで知られており、その結果、高トルク出力、優れた耐衝撃性、およびコンパクトな寸法を実現する機構が実現されています。設計原理、運用メカニズム、および適切なアプリケーションの理解 RVウォーム減速機 は、要求の厳しい環境で最適なパフォーマンスと信頼性を求めるエンジニアや設計者にとって不可欠です。
「RV」という用語は「回転ベクトル」の略語であることが多く、回転力を効率的に管理する減速機の能力を示唆しています。この設計は、速度低下の 2 つの異なる段階を巧みに統合しています。通常、一次ステージにはウォーム ギア セットが使用され、二次ステージにはサイクロイド風車機構が使用されます。このハイブリッド アプローチにより、rv ウォーム ギア減速機は、高い減速比やコンパクトさなどの利点を維持しながら、効率の低下や耐衝撃性の制限など、標準的なウォーム ギアボックスに固有の制限の一部を克服できます。その結果、多くの高精度モーション制御システムの基礎として機能する、堅牢で高機能なコンポーネントが誕生しました。
基本設計とコンポーネント
RV ウォーム ギア減速機のアーキテクチャは複雑ですがエレガントで、耐久性とパフォーマンスを考慮して設計されています。その構造は、その機能を達成するために連携して動作するいくつかの主要なコンポーネントに分類できます。最初の主要な要素はウォーム ギア入力段です。入力軸とモーターに接続される駆動部品であるウォームネジとウォームホイールで構成されます。ウォームネジが回転すると、そのネジ山がウォームホイールの歯と噛み合い、ホイールが回転します。この段階では、初期の大幅な速度低下とトルクの増加が得られます。
2 番目の決定的な段階は、サイクロイド減速機構です。この部品は、偏心カム、サイクロイドディスク、リングピン、出力機構などの一連の部品で構成されています。ウォームホイールからの動きは偏心カムに伝達されます。次に、このカムは 2 つのサイクロイド ディスクを駆動します。このディスクは、葉のついたインゲン豆のような形状で、周囲に穴があります。これらのディスクは、減速機のケーシング内に収容された固定ピンのリングとかみ合います。偏心カムの動きにより、サイクロイドディスクは複雑な振動回転を起こします。ただし、ディスクは固定ピンによって拘束されているため、ディスクの動きが出力シャフトのゆっくりとした制御された回転に変換されます。この 2 段階のプロセスにより、rv ウォーム減速機の優れた特性が得られます。
重要な設計機能は、 プリロードテーパーローラーベアリングの統合 アレンジメント。このベアリング システムは、動作中に減速機が受ける高い負荷とモーメントをサポートする役割を果たします。これにより、構造的な剛性が確保され、荷重によるたわみが最小限に抑えられ、ユニットの優れた位置精度と寿命に貢献します。さらに、アセンブリ全体は、多くの場合鉄またはアルミニウムで鋳造される剛性の高い高強度のケーシング内に収容されており、汚染物質から保護され、すべての内部コンポーネントの正確な位置合わせが維持されます。堅牢な構造が、過酷な用途で広く使用されている主な理由です。
動作原理と主な特徴
RV ウォーム ギア減速機の動作は、機械的精度の結晶です。入力軸に動力が加わり、ウォームネジが回転します。ウォームスクリューとウォームホイールの噛み合いにより1次減速が行われます。回転が遅くなったウォーム ホイールは、サイクロイド ステージの偏心カムを駆動します。このカムの回転によりサイクロイドディスクに偏心運動が与えられます。これらのディスクが動くと、そのローブが固定されたリングピンの内側を転がります。偏心カムが 1 回転するたびに、サイクロイド ディスクは、ディスク上のローブの数と固定ピンの数の差に等しいローブの数だけ前進します。この作用により、第 2 段階では非常に高い減速比が得られます。
これら 2 つのステージを組み合わせることで、rv ウォーム ギア減速機は、多くの場合 30:1 から 100:1 以上の範囲の非常に高い一段減速比を達成できます。最終的な出力は、速度が大幅に低下し、トルクが大幅に増幅された出力シャフトの滑らかで連続的な回転です。この設計の最も重要な利点の 1 つは、 優れた耐衝撃荷重 。サイクロイド ディスク ローブとリング ピンの間の広い接触面積と、コンポーネントの強度により、減速機は、他のタイプのギアボックスを損傷または破壊する可能性がある突然の激しい衝撃荷重を吸収し、耐えることができます。
もう一つの決定的な特徴は、 高いねじり剛性と最小限のバックラッシュ 。ねじり剛性とは、負荷がかかった状態でのねじれに対する減速機の抵抗を指します。これは、位置決めシステムの精度を維持するために重要です。複数の接触点を備えたサイクロイド機構の固有の設計により、入力シャフトと出力シャフトの間に自由な動きや「遊び」がほとんどないことが保証されます。このバックラッシュの低さは、ロボット アームや CNC 機械など、再現性と正確な動作が必要な用途に不可欠です。さらに、標準のウォーム ギア減速機は効率が低いことで知られていますが、サイクロイド ステージにローリング動作を組み込むことで、rv ウォーム ギア減速機の全体的な効率が向上し、連続運転においてエネルギーをより意識した選択肢となります。
アプリケーションの利点と制限
RV ウォーム ギア減速機の独自の設計は、要求の厳しい幅広い産業作業に適した一連の明確な利点をもたらします。その最も有名な利点は、高い衝撃荷重を処理する比類のない能力です。そのため、突然の激しい負荷の変化が一般的であるマテリアルハンドリング機器、破砕機、建設機械などの用途に最適です。内部コンポーネントの堅牢性により、このような過酷な条件下でも信頼性の高い動作と長い耐用年数が保証されます。
さらに、その コンパクトで省スペースなデザイン は大きな利点です。高い出力密度とトルク出力にもかかわらず、rv ウォームギヤ減速機は、同様の性能を提供する他のタイプの減速機と比較して設置面積が小さいことがよくあります。このコンパクトさは、スペースが貴重なことが多い現代の機械設計において非常に貴重です。前述したように、高いねじり剛性と低いバックラッシュにより、精密用途に最適です。これには、産業用ロボットでの広範な使用が含まれます。通常、ベース、アーム、肩の関節に使用され、重い積載物を運ぶための強度と、それらを正確に配置するための精度を提供します。
ただし、他のエンジニアリング コンポーネントと同様に、制限がないわけではありません。主に考慮すべき点はコストです。 RVウォーム減速機の製造プロセスは複雑であり、高精度の機械加工と組み立てが必要です。したがって、これらのユニットは一般に、標準のウォーム ギアボックスやヘリカル ギア減速機よりも高価になります。この高額な初期投資は、パフォーマンス、耐久性、精度に対するアプリケーションの要件によって正当化される必要があります。もう 1 つの考慮事項は、純粋なウォーム ドライブよりも効率が向上しているにもかかわらず、一部の動作範囲ではその効率が依然として遊星歯車減速機の効率よりも低い可能性があることです。したがって、エネルギー消費が主な懸念事項となる継続的に実行されるアプリケーションの場合、この要素を他の利点と比較検討する必要があります。
次の表は、主な利点と考慮事項をまとめたものです。
| 利点 | 説明 |
|---|---|
| 高い衝撃耐荷重 | 突然の衝撃力を吸収し、破損することなく耐える優れた能力。 |
| 高トルク密度 | 物理的なサイズと重量に比べて高レベルのトルクを提供します。 |
| 低バックラッシ | 精密なオートメーションに不可欠な、高い位置精度と再現性を提供します。 |
| 高剛性 | アライメントを維持し、高負荷時のたわみを最小限に抑え、安定したパフォーマンスを保証します。 |
| 考察 | 説明 |
| より高いコスト | 製造が複雑なため、単純な減速機タイプに比べて初期投資が高くなります。 |
| 効率 | ウォームドライブよりも改善されていますが、すべてのシナリオにおいて効率が他のギアタイプに匹敵するわけではない可能性があります。 |
一般的な産業用途と用途
RV ウォーム ギア減速機の堅牢かつ正確な性質により、さまざまな業界でその存在感が保証されます。その用途は、困難な条件下での信頼性の高い動力伝達の必要性によって決まります。ロボット工学の分野では、それは事実上不可欠です。 ロボットの多関節関節 工具やワークピースの正確な位置決めに必要な精度と剛性を確保しながら、移動に必要なトルクを提供するために、これらの減速機に大きく依存しています。自動車の組立ラインから電子部品の配置に至るまで、rv ウォーム減速機は現代のオートメーションを定義するスムーズで強力な動きを可能にします。
もう 1 つの重要な使用分野は、資材運搬装置です。空港の手荷物取り扱い、倉庫配送センター、鉱山作業などのコンベヤ システムでは、多くの場合、これらの減速機を使用してローラーやベルトを駆動します。衝撃耐荷重は、突然の始動、停止、重量物の衝撃に対処するために非常に重要です。同様に、それらは次の場所にあります。 巻き上げおよび吊り上げ機械 クレーンやウインチなどでは、その高トルク出力と固有の安全性 (通常、ウォーム ドライブはセルフロックで後進を防止します) により、吊り荷を扱うときにパワーと安全性の両方が提供されます。
食品および飲料、製薬、包装業界でも、充填機、パレタイザー、ラベル貼り付けシステムなどの機械にこれらの減速機が使用されています。このような環境では、パフォーマンスに加えて、信頼性と衛生状態も重要です。多くの RV ウォーム減速機には、耐腐食性と洗浄手順に耐える密閉ハウジングとコーティングが施されており、清潔で無菌の環境に適しています。その他の一般的な用途には、建設機械 (コンクリート ミキサー、掘削機の旋回リングなど)、インデックス テーブル用の工作機械、およびコンパクトで堅牢な電源から高トルク、低速出力が必要とされるあらゆる状況が含まれます。
選択基準とメンテナンスのガイドライン
特定の用途に適切な rv ウォーム減速機を選択するには、いくつかの動作パラメータを注意深く分析する必要があります。主な要素は必要なものです 出力トルクと動作速度 。減速機は、定格容量を超えずに、予想される衝撃荷重を含むアプリケーションの最大トルクを処理できるサイズにする必要があります。さらに、利用可能な入力モーター速度から希望の出力速度を達成できるように減速比を選択する必要があります。その他、出力軸に作用するラジアル荷重、アキシアル荷重、モーメント荷重などの外部荷重の種類と大きさも重要な要素となります。これらの力は出力ベアリングによってサポートされており、その定格を超えると早期故障につながる可能性があります。
動作環境も重要な選択基準です。周囲温度、ほこり、湿気、腐食性化学物質の存在などの要因により、特定のシール、表面処理、または特殊な潤滑剤の必要性が決まります。たとえば、極端な温度での用途には、適切な粘度と熱安定性を備えた潤滑剤が必要です。望ましい耐用年数とデューティ サイクル (連続運転か断続運転か) も選択プロセスに影響を与え、減速機が信頼性の期待を確実に満たすようにします。
RV ウォーム減速機の耐用年数と性能を最大限に高めるには、設置後は適切なメンテナンスが重要です。最も重要なメンテナンス作業は、 定期的な潤滑管理 。正しい種類と量の潤滑剤を使用し、動作条件に基づいてメーカーが推奨する間隔で潤滑剤を交換する必要があります。オイル漏れや汚れがないか定期的に点検することも大切です。さらに、異常な騒音や振動がないか定期的にチェックすることが重要です。これらは、位置ずれ、ベアリングの摩耗、その他の内部問題の早期兆候となる可能性があります。すべての取り付けボルトがしっかりと固定され、ユニットに仕様を超える負荷がかからないことを確認することは、長期にわたるトラブルのない動作に役立ちます。これらの減速機は耐久性を考慮して設計されていますが、基本的なメンテナンスを怠ると、避けられるダウンタイムや高額な修理につながる可能性があります。
結論として、rv ウォーム ギア減速機は、ウォーム ギアとサイクロイド ギアの利点を巧みに組み合わせた、動力伝達設計の頂点に立っています。高いトルク容量、衝撃荷重に対する卓越した復元力、コンパクトなサイズ、最小限のバックラッシュといった優れた特徴により、最も困難な産業用途向けに設計されたソリューションとなっています。溶接ロボットの精密な関節から、大量の材料を移動させるコンベア ベルトの強力な駆動まで、その役割は重要です。初期コストと特定の効率特性により、あらゆるシナリオに普遍的な選択肢となるわけではありませんが、適切なアプリケーションでのパフォーマンス上の利点は否定できません。その原理と適切な応用を理解することは、強力で効率的であるだけでなく、堅牢で信頼性の高い機械の構築を目指すエンジニアにとって不可欠です。
