ヘリカルギアモータの利点は何ですか?

ヘリカルギアモータが好ましい選択肢である理由

ヘリカルギアモータが提供するもの 優れた効率、より静かな動作、より高い負荷容量 平歯車やウォームギアの代替品と比較して。角度の付いた歯の設計により、段階的な噛み合いが可能になり、力がより均等に分散され、機械的ストレスが軽減されます。コンベアシステムから混合装置に至るまで、信頼性の高い連続的な動力伝達を必要とする業界では、ヘリカルギアモータが耐久性とエネルギー効率の両方で常に優れています。

実際的には、ヘリカルギアモータは次のことを実現できます。 ギアステージごとに最大 98% のトランスミッション効率 、産業用ドライブ技術で利用可能な最もエネルギー効率の高いオプションの 1 つとなります。

ヘリカルギアモータの主な利点

1. 高い伝送効率

はすば歯の形状により、複数の歯が同時に噛み合うことが可能になり、より大きな接触領域全体に負荷が分散されます。この結果、 効率評価は通常 95% ～ 98% ステージごとにエネルギーの無駄を削減し、長期的に運用コストを削減します。ギアモーターを 24 時間 365 日稼働している施設の場合、この効率の向上は目に見える電気代の節約に直接つながります。

2.スムーズで静かな動作

急激に歯が噛み合う平歯車とは異なり、はすば歯車は歯面に沿って徐々に噛み合います。この段階的な係合により衝撃荷重が排除され、振動と騒音が大幅に低減されます。 騒音レベルは通常 10 ～ 15 dB 低くなります これは、食品加工、医薬品製造、および騒音や振動に敏感なその他の環境において重要です。

3. 高い耐荷重性

はすば歯車特有の重なり合う歯の接触により、負荷は常に複数の歯に分散されます。これにより、ヘリカルギアモータが次のような処理を行うことができます。 トルク出力は数Nmから数万Nmまで そのため、マテリアルハンドリング、押出機、工業用ミキサーなどの過酷な用途に適しています。

4. コンパクトなモジュール設計

最新のヘリカル ギア モータは、設置面積がコンパクトになるように設計されています。モジュール構造により、エンジニアはカスタムのドライブトレインを設計することなく、さまざまなモーター定格とギア比を組み合わせて特定のアプリケーション要件を満たすことができます。この多用途性 設置時間を短縮し、メンテナンス計画を簡素化します。 .

5. 長寿命と低メンテナンス

ヘリカルギアセットでは衝撃荷重が軽減され、力が均等に分散されるため、ギアの歯とベアリングの摩耗が少なくなります。適切な潤滑により、ヘリカルギアモータは通常、 20,000 動作時間を超える耐用年数 定格条件下での稼働を可能にし、計画外のダウンタイムとメンテナンスコストを最小限に抑えます。

ヘリカルと他のタイプのギアモーター: 直接比較

ヘリカルギアモータを他の一般的なタイプと比較することは、ヘリカルギアモータが産業用途で広く指定されている理由を明らかにするのに役立ちます。

データは、ヘリカル ギア モータが、ほとんどの産業用途において、効率、騒音制御、負荷容量の最適なバランスをとっていることを明確に示しています。

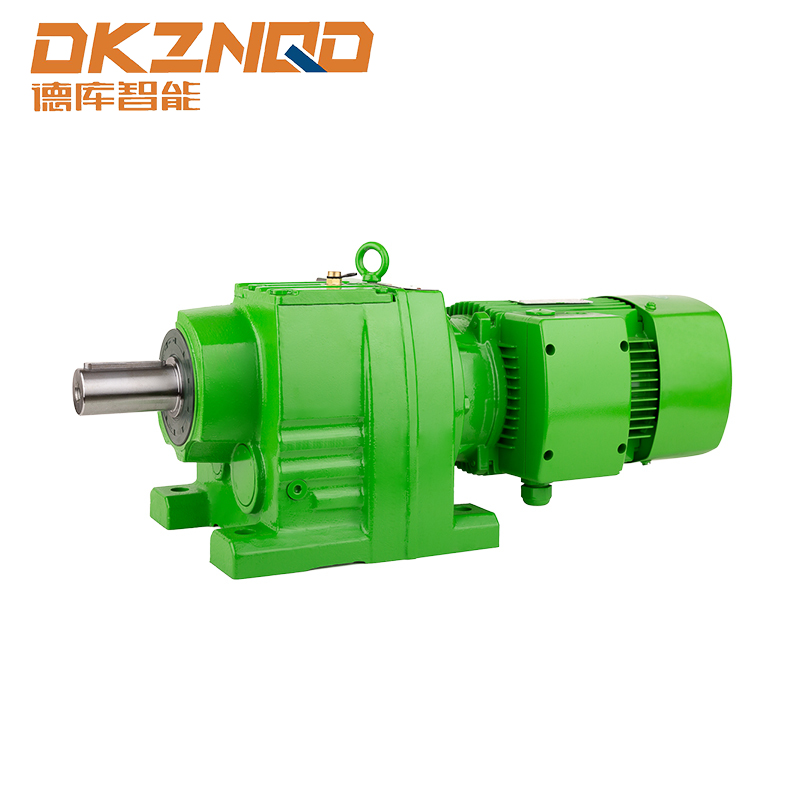

Rシリーズヘリカルギヤードモータの代表例

の Rシリーズ ヘリカルギヤードモータ は、上記の利点を例示する、広く採用されているインライン ヘリカル ギア モータ構成です。同軸シャフト配置により、複雑なカップリングアダプターを必要とせずに、既存の機械レイアウトに簡単に統合できます。

R シリーズ設計の主な特徴は次のとおりです。

• ギア比は通常 1.3:1 ～ 289:1 以上 、幅広い速度低減の柔軟性を提供します
• 高精度の歯車研削により騒音を低減し、歯車の寿命を延長します。
• フットマウント、フランジマウント、シャフトマウントのバリエーションを含むモジュール式取り付けオプション
• 標準の IEC および NEMA モーター フレームと互換性があり、モーターのペアリングや交換が簡単
• 粉塵の多い環境や洗浄環境に適した密閉型ハウジング

この柔軟性と堅牢なパフォーマンスの組み合わせにより、R シリーズは物流、食品および飲料、包装、マテリアルハンドリングなどの業界で頼りになるソリューションとなっています。

典型的なアプリケーションシナリオ

ヘリカルギアモータは、その適応性と性能の一貫性により、幅広い産業用途で使用されています。

• ベルトコンベアとチェーンコンベア — スムーズなトルク伝達によりベルトの滑りを防ぎ、コンベアコンポーネントの摩耗を軽減します
• 撹拌機とミキサー — 低速での高トルクにより、過熱することなく粘性材料を処理します
• コンプレッサーとファン — 高効率により、連続デューティサイクルでのエネルギー消費が削減されます。
• 包装機械 — 静かな動作と正確な速度制御で衛生と精度の要件を満たします
• ポンプドライブ — 信頼性の高いシャフト出力により、変動する流量要求に対応します
• クレーンおよびホイストシステム — スムーズな加減速による高い耐荷重性

ヘリカルギアモータを選択する際に考慮すべき要素

適切なヘリカル ギア モータを選択するには、信頼性の高い長期的なパフォーマンスを確保するために、いくつかの重要なパラメータを評価する必要があります。

1. 必要な出力トルクと速度 — 必要なギア比とモーター出力を定義します
2. デューティサイクル — 連続使用には断続動作とは異なる熱定格が必要です
3. サービス係数 — 衝撃荷重や頻繁な起動を伴うアプリケーションには、より高いサービスファクタ評価が必要です
4. 取付構成 — シャフトの向き、脚またはフランジの取り付け、および利用可能な設置スペース
5. 環境条件 — 防塵および湿気からの保護、温度範囲、および化学物質への曝露に対する IP 定格
6. 潤滑タイプ — 合成潤滑剤は交換間隔を延長し、より広い温度範囲をサポートします

仕様段階でこれらのパラメータを正しく設定することで、早期の故障を防ぎ、後からの費用のかかる改造を回避できます。

よくある質問

Q1: 平歯車に対するはすば歯車の主な利点は何ですか?

はすば歯車は一度に噛み合うのではなく徐々に噛み合うため、騒音、振動、衝撃荷重が軽減されます。これにより、同じサイズのギアボックスでもよりスムーズな動作とより高い負荷容量が得られます。

Q2: ヘリカルギアモータの効率はどのくらいですか?

単段ヘリカルギアモータは通常、次のことを実現します。 95 ～ 98% の伝達効率 。マルチステージユニットは、ウォームギアの代替品よりもわずかに性能が低くなりますが、それでも大幅に効率が高くなります。

Q3:「Rシリーズ」とは何を意味しますか?

の R Series refers to an inline (coaxial) helical gearmotor configuration where the input and output shafts are on the same axis. It is a widely standardized design suitable for a broad range of industrial applications.

Q4: ヘリカルギアモータは食品加工環境でも使用できますか?

はい。適切な IP 定格と食品グレードの潤滑剤を備えたモデルは、衛生性と耐洗浄性が重要な食品加工、飲料、製薬環境向けに特別に設計されています。

Q5: ヘリカルギアモータのメンテナンスはどのくらいの頻度で必要ですか?

通常の状態では、主なメンテナンス作業は潤滑油の検査と交換であり、通常は潤滑油の検査と交換です。 10,000 ～ 20,000 稼働時間 潤滑剤の種類と使用温度によって異なります。合成潤滑剤を使用すると、より長い間隔が可能になります。

Q6: Rシリーズヘリカルギヤードモータの減速比は何ですか?

R シリーズユニットは通常、およそからのギア比を提供します。 1.3:1 ～ 289:1 以上 、ギア段数と選択した特定のモデルに応じて異なります。

Q7: ヘリカルギアモータは可変速駆動 (VFD) アプリケーションに適していますか?

はい。ヘリカルギアモータは可変周波数ドライブと完全に互換性があります。 VFD をヘリカル ギア モーターと組み合わせて使用​​すると、正確な速度制御が可能になり、さまざまな負荷条件にわたるエネルギー効率をさらに向上させることができます。
