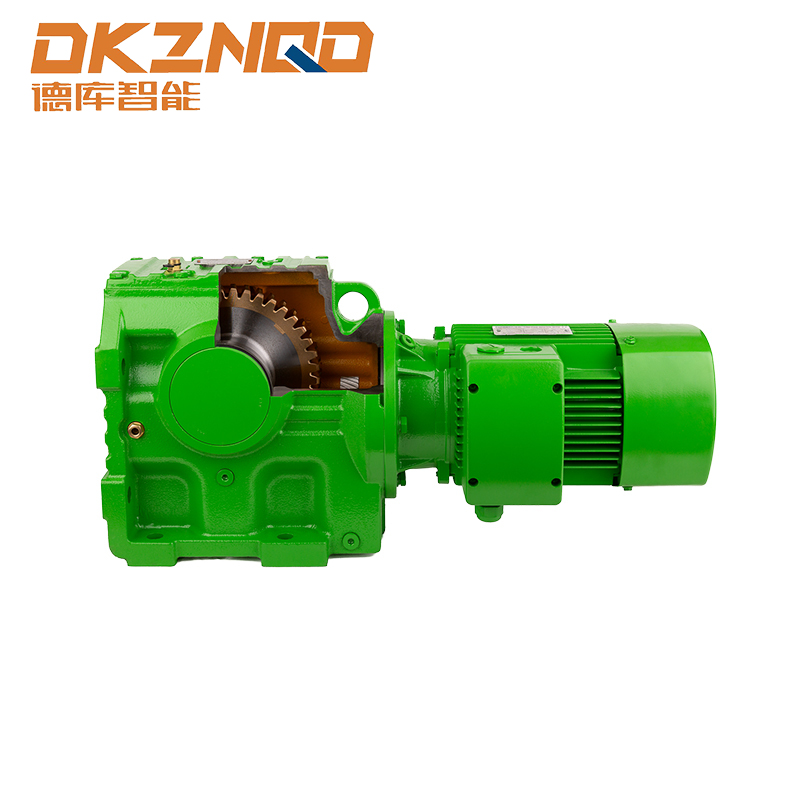

S シリーズヘリカルウォームギア減速機モーターの組み立てと性能を最適化するにはどうすればよいですか?

1. Sシリーズヘリカルギヤウォームギヤモータのウォームギヤペアの噛み合いすきまを調整するにはどうすればよいですか？ ​

(1) 噛み合いすきまが伝達精度と寿命に及ぼす影響の解析
Sシリーズヘリカルギヤウォームギヤモータでは、ウォームギヤペアの噛み合いクリアランスが重要なパラメータであり、装置の伝達精度と寿命に大きな影響を与えます。 ​
かみ合いすきまが過大であると伝達精度の観点から重大な問題を引き起こします。 CNC 工作機械の送り軸駆動などの精密伝動システムでは、クリアランスが大きすぎると、モーター出力軸の動作中にウォーム ギヤがタイムリーかつ正確にウォーム ギヤの動きに追従できなくなり、明らかな遅れが生じます。そうなると作業台の位置にズレが生じ、設計通りの高精度な位置が得られなくなり、加工精度に大きな影響を及ぼします。例えば、精密な金型を加工する場合、位置決めのズレにより金型のキー寸法に誤差が生じ、金型の廃棄につながる可能性があります。 ​
寿命に関しても、無理な噛み合いクリアランスは非常に有害です。すきまが大きすぎると、ウォームギヤの噛み合い時に歯面間の衝撃力が著しく増大します。噛み合いが起こるたびに、歯面の衝突は小さなハンマーで歯面を叩くようなものです。これが長期間続くと歯の表面に疲労摩耗が発生し、孔食や剥離などの損傷が生じます。摩耗の増加により徐々に歯形が崩れ、さらに噛み合いすきまが増大する悪循環に陥り、最終的にはウォームギヤの早期故障につながり、装置の寿命を大幅に短縮します。 ​

(2) 調整方法の導入（シム調整、軸微調整等）
シム調整は比較的一般的な方法です。ウォームギヤの取付構造は、通常、ウォームの軸受座とハウジングとの間にシム群が設置される。噛み合いすきまを調整する場合は、シムの枚数や厚みを増減することでウォームの軸方向の位置を変更します。クリアランスが大きすぎる場合は、シムの厚さを増やしてウォームをウォームホイールから遠ざけ、クリアランスを減らします。逆にクリアランスが小さすぎる場合は、シムの厚さを減らしてウォームをウォームホイールに近づけます。この方法は操作が比較的簡単で低コストですが、調整精度に限界があり、調整後の再変更も容易ではありません。 ​
軸方向の微調整では、特別に設計されたいくつかの機構を使用して、ウォームの軸方向の微小な動きを実現します。例えば、ウォームの一端にはネジ付きの調整装置が取り付けられており、調整ナットを回転させることでウォームが押されて軸方向に移動します。この方法は比較的正確なクリアランス調整が可能であり、高い伝達精度が要求される場合に適しています。また、軸方向の微調整を実現するための油圧または空圧装置もあり、圧力を制御することでウォームの動きを正確に制御することができ、調整精度がさらに向上します。 ​
(3) 業界標準または企業の内部管理指標を提供する
一般産業用ヘリカルギヤウォーム減速機モータSシリーズでは、業界規格としてウォーム対の噛み合いすきまを0.05～0.2mmに管理することが一般的に要求されています。この範囲であれば、一定の伝達精度を確保できるだけでなく、クリアランスが小さすぎることによる発熱や焼き付きなどのトラブルも回避できます。たとえば、機械製造業界の一般的な装置で S シリーズ減速機が使用されている場合、ほとんどの企業はこの業界標準に従って組み立てと検査を行います。 ​
製品の品質と性能に対する要求が高い一部の企業は、より厳格な内部管理指標を策定します。たとえば、ハイエンドのオートメーション機器製造会社では、内部管理指標によって噛み合いクリアランスが 0.03 ～ 0.1 mm の間で管理されている場合があります。この指標を達成するために、同社は生産プロセスにおいて高精度研削などのより精密な加工技術を使用して、ウォームギヤの歯形精度を確保する。組立工程では、レーザー測定器などのより高度な測定器や組立技術を活用して正確なクリアランスを測定し、高負荷・高精度の使用環境下でも製品の信頼性と安定性を確保します。

2. ヘリカルギヤウォーム減速機モータSシリーズの騒音対策はどのようなものですか？

(1) 主な騒音源 (ギアの噛み合い、ベアリングの振動など) について検討します。

S シリーズヘリカルギヤウォーム減速機モータの動作中の騒音源は比較的複雑で、その中でギアの噛み合いとベアリングの振動が 2 つの主な騒音源です。

歯車の噛み合い音は、ヘリカルギヤとウォームギヤが噛み合う際の歯面同士の摩擦、衝突、噛み合い衝撃によって発生します。歯車が高速で噛み合うと、歯面の微細な凹凸により接触の瞬間に衝撃力が発生します。この衝撃力が歯車の振動を引き起こし、空気中に伝わり騒音となります。同時に、歯車の係数や圧力角などの無理な設計や加工精度の低さにより、歯形誤差が大きくなり、噛み合い時の瞬間的な噛み合いや噛み合い衝撃が発生し、騒音の発生がさらに悪化します。
ベアリングの振動も無視できない騒音源です。モーターの回転中、ベアリングはラジアル荷重とアキシアル荷重を負担するだけでなく、高速回転を維持する必要があります。軌道面の真円度誤差や転動体の径偏差など軸受の製造精度が高くないと、軸受の作動時に遠心力のアンバランスが発生し、振動や騒音の原因となります。さらに、ベアリングの潤滑が不十分だと、転動体と軌道面の間の摩擦が増大し、さらなる騒音が発生します。ベアリングは長期間使用すると摩耗、疲労剥離などの損傷が発生し、振動や騒音が顕著になります。
(2) 騒音低減工程（歯形トリミング、高精度加工、振動低減設計等）を列挙します。
歯形トリミングは効果的なノイズ低減プロセスです。歯車の歯先と歯元を適切に研削することにより、歯形の形状が変化し、噛み合い時の移行がよりスムーズになり、噛み合い・外れ時の衝撃が軽減されます。具体的には、歯の頂部から一定の厚みを取り、噛み合いに入るときに歯の頂部が徐々に他の歯車の歯面に接触し、突然の衝撃を避けることができます。歯の根元も研磨されているため、歯を取り外すときに歯の根元がより安定します。この加工により、歯車の噛み合い音を大幅に低減することができます。
ギアやベアリングの品質を確保し、騒音を低減するには高精度の加工が必要です。歯車加工に関しては、高度なCNC加工装置と精密研削技術を使用して、ピッチ偏差、歯形誤差、歯方向誤差などの歯車のさまざまな精度指標を厳密に制御し、歯車の歯面がより滑らかになり、噛み合いがより正確になり、加工誤差によって引き起こされる騒音を効果的に低減します。軸受は製造精度を向上させ、軌道面や転動体の寸法精度や形状精度を確保することで、運転時の軸受の振動や騒音を低減します。
振動低減設計も騒音低減の重要な手段です。モーターの構造設計には合理的な振動低減対策を採用しています。例えば、モーターハウジングと内部の主要部品の間に弾性制振パッドを設置し、振動伝達経路の剛結合を弾性結合に変更することで、振動エネルギーを効果的に吸収・減衰し、外部への振動の伝達を低減します。ボックスの設計では、補強リブの数と配置を増やすことでボックスの剛性を向上させ、振動によるボックスの共振を低減し、騒音輻射を低減します。
(3) 最適化前後の騒音試験データの比較
実際のケースでは、騒音低減の最適化が行われていないヘリカルギヤウォーム減速機 S シリーズの騒音試験が実施されました。定格速度および負荷条件下で、専門的な騒音試験装置を使用してモーターから 1 メートルの距離で測定したところ、測定された騒音値は 85dB (A) でした。この騒音レベルは、精密電子機器の製造作業場や医療機器の製造作業場など、作業環境騒音に対する高い要件が求められる一部の場所では許容できません。
一連の騒音低減対策を最適化した後、再度騒音試験を実施しました。歯形トリミング技術によりギヤを加工し、ギヤとベアリングを高精度に加工しました。同時にモーター構造に振動低減設計を追加。同じ試験条件下で、測定された騒音値は 70dB (A) まで低減されました。比較すると、最適化されたモーターの騒音が 15dB (A) 減少し、大幅に低減されていることが明確にわかります。この結果は、複数の騒音低減プロセスを包括的に使用することで、S シリーズヘリカルギアウォーム減速機モーターの音響性能を効果的に向上させ、さまざまなアプリケーションシナリオの低騒音要件を満たすことができることを示しています。

3. Sシリーズヘリカルギヤウォーム減速機モータの伝達効率を向上させるにはどうすればよいですか?

(1) 効率に影響を与える重要な要因の分析（摩擦損失、潤滑方法など）

ヘリカルギヤウォーム減速機Sシリーズでは、伝達効率の向上は多くの要素に影響されますが、その中でも摩擦損失と潤滑方法が重要な位置を占めます。

摩擦損失は伝達効率を低下させる主な原因の一つです。ヘリカルギヤとウォームギヤの噛み合い過程では、歯面間に相対的な滑りが生じ、必然的に摩擦が発生します。モーターの動作中、この摩擦により大量の入力エネルギーが消費され、熱エネルギーに変換されて放散されるため、実効出力が低下します。たとえば、歯の表面の粗さが大きいため、微細な凹凸により歯の表面間の摩擦が増大し、摩擦過程でのエネルギー損失が大きくなります。同時に、ウォームギヤのねじれ角やモジュールなどの無理な設計も歯面間の滑り摩擦を増加させ、伝達効率をさらに低下させます。
潤滑方法も伝達効率に大きく影響します。良好な潤滑により、歯面間に油膜が形成され、直接接触する金属面が剥離し、摩擦係数が低下し、摩擦損失が低減されます。潤滑が不足すると歯面間の金属との直接接触面積が増加し、摩擦が増加して伝達効率が低下するだけでなく、歯面の摩耗も促進されます。飛沫潤滑や強制潤滑など潤滑方法が異なると潤滑効果も異なります。飛沫潤滑とは、歯車の回転により潤滑油を歯面に飛散させることです。この方式は低速、軽負荷の場合に適していますが、高速、重負荷の場合には十分な潤滑が確保できない場合があります。強制潤滑は、オイルポンプにより歯面の噛み合い点に潤滑油を一定の圧力で噴霧するもので、より確実な潤滑が可能ですが、システムが比較的複雑でコストが高くなります。
(2) 改善案の提案（低摩擦材料の選定、潤滑システムの最適化など）
伝達効率を向上させるには、低摩擦材料の選択が有効な方法の一つです。ギアやウォームギアの製造には、高性能エンジニアリングプラスチックや金属複合材料などの新しい低摩擦係数材料を使用できます。金属の強度、耐摩耗性とエンジニアリングプラスチックの低摩擦特性を併せ持つ材料であり、歯面間の摩擦損失を大幅に低減できます。ウォームギアの製造において、銅合金とポリテトラフルオロエチレン複合材料を使用することにより、従来の青銅製ウォームギアと比較して摩擦を効果的に低減し、伝達効率を向上させることができます。
潤滑システムの最適化も重要です。高速、高負荷のSシリーズ減速機では、強制給油と循環冷却を組み合わせて使用​​できます。潤滑油はオイルポンプによりギヤとウォームギヤの噛み合い部に適切な圧力と流量で供給され、高負荷時でも良好な油膜を形成します。同時に冷却装置を設置して潤滑油を冷却し、油温の上昇による油膜の薄化や潤滑性能の低下を防ぎます。潤滑油の性能をさらに向上させ、摩擦係数を低減し、伝達効率を向上させるために、耐摩耗添加剤や摩擦低減添加剤などの高性能添加剤が潤滑システムに添加されます。
