あ ヘリカルウォームギアモーター 機械駆動システムの主要なカテゴリを表し、産業オートメーション、マテリアルハンドリング、精密機器で広く採用されています。ヘリカルギヤとウォーム機構を組み合わせた独自の設計により、コンパクトで高トルクの伝達を可能にします。過去数十年にわたり、エンジニアとデザイナーは比較してきました。 ヘリカルウォームギアモーターs 他のドライブ ソリューション、特に 遊星歯車モーター 、効率、耐久性、アプリケーションの適合性を評価します。
の違いを理解する ヘリカルウォームギアモーター そして 遊星歯車モーター 設計原則、動作特性、パフォーマンス測定基準、およびメンテナンスの考慮事項を徹底的に検討する必要があります。
設計原理と機械構造

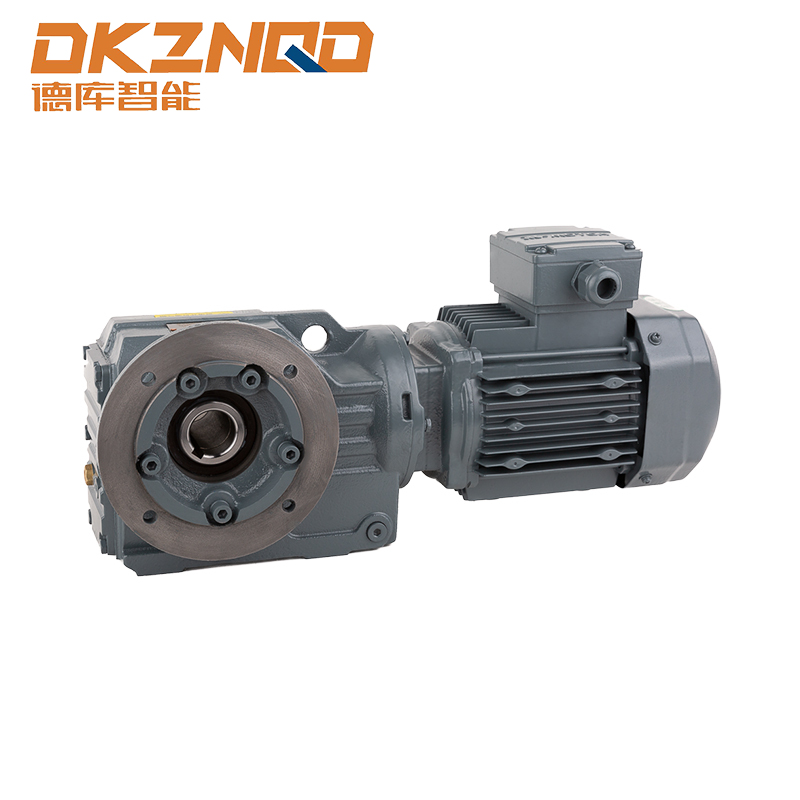

の ヘリカルウォームギアモーター はすば歯車と噛み合うウォームシャフトが特徴です。この構成は、小さな設置面積を維持しながら、高いトルク増大を実現します。ウォームの角度の付いたねじ山がギアの歯に徐々に噛み合うため、動きがスムーズになり、衝撃荷重が軽減されます。固有の設計により、 セルフロック機能 、特定のアプリケーションでのバックドライブを防ぐことができます。
対照的に、 遊星歯車モーター 中央の太陽歯車が複数の遊星歯車に囲まれ、それらがリング歯車の内側で回転するのが特徴です。この構成により、負荷が遊星間で均等に分散され、高速アプリケーションに高効率とコンパクトなサイズが提供されます。どちらのシステムもトルクの増大を実現しますが、負荷分散と機械的接触パターンが大きく異なり、効率、摩耗、騒音特性に影響を与えます。
表1:ヘリカルウォームギヤモータと遊星ギヤモータの構造比較
| 特徴 | ヘリカルウォームギアモータ | 遊星歯車モーター |
|---|---|---|
| ギアの種類 | ヘリカルウォームとホイール | 太陽、惑星、リングギア |
| トルク配分 | 一点接触 | 多点接触 |
| セルフロック機能 | 頻繁に存在する | 通常不在 |
| コンパクトさ | 中等度 | 高 |
| 衝撃吸収 | 良い | とても良い |
性能特性
トルクと速度の能力
あ ヘリカルウォームギアモーター 低出力速度で高トルクが必要な用途に優れています。その機械的利点により、より小さなモーターで大きな力を伝達することができます。このデザインは、次のような場合に特に有益です。 継続的な負荷処理 は不可欠です。ただし、ウォームとギアの間の滑り接触により、効率は通常、次の範囲になります。 40%と70% 、これは惑星系よりも低いです。
遊星歯車モーター 対照的に、提供する 高効率 、最適な負荷条件下では 90% を超えることがよくあります。急加速や高速回転、あるいはエネルギーロスを最小限に抑えたい用途に適しています。マルチギアの噛み合いにより局所的な応力が軽減され、さまざまなトルク要求下でも一貫したパフォーマンスが得られます。
騒音・振動
ノイズの発生は、駆動システムを選択する際の重要な要素です。の ヘリカルウォームギアモーター 緩やかな噛み合いにより振動は低くなりますが、ウォーム歯接触の滑り特性により、重い負荷がかかると適度な作動音が発生する可能性があります。環境向け ノイズリダクション が最優先であるため、潤滑とハウジングの設計に注意を払う必要があります。
遊星歯車モーターは通常、負荷が均等に分散され、滑り接触ではなく転がり接触するため、騒音レベルが低くなります。その結果、これらは多くの場合好まれます。 精密機械 そして ロボット工学 スムーズな操作が重要です。
効率とエネルギー消費
効率は運用コストとシステムの持続可能性に直接影響します。その間 ヘリカルウォームギアモーターs コンパクトなトルクソリューションを提供しますが、滑り接触機構によりエネルギー損失が大きくなります。適切な潤滑剤を選択し、正しい位置合わせを維持することで、効率の損失を軽減できます。長期にわたるエネルギーに敏感な動作の場合、特に高速または連続使用のアプリケーションでは、遊星歯車モーターが利点を提供する可能性があります。
表 2: パフォーマンス指標の比較
| メトリック | ヘリカルウォームギアモータ | 遊星歯車モーター |
|---|---|---|
| 効率 | 40%~70% | 85%~95% |
| 最大トルク出力 | 高 | 中等度 to high |
| 速度範囲 | 低から中程度 | 中~高 |
| メンテナンスの頻度 | 中等度 | 低から中程度 |
| 騒音レベル | 中等度 | 低い |
あpplication suitability
ヘリカルウォームギアモータの用途
の ヘリカルウォームギアモーター を必要とするシステムで広く使用されています。 高トルク、コンパクト設計、セルフロック機能 。典型的なアプリケーションには次のようなものがあります。
- 産業環境におけるコンベヤドライブ
- 昇降機構
- あutomated gates and access systems
- 低速高負荷運転が必要な包装機械
の self-locking capability makes it advantageous in 安全性が重要なアプリケーション 、意図しないバック運転は避けなければなりません。
遊星歯車モーターの用途
遊星歯車モーターは、要求の厳しいシナリオでよく使用されます。 高効率, high-speed operation, and precise motion control 、次のような:
- ロボティクスとオートメーション
- 可変速要件のある工作機械
- 電気自動車とモビリティ機器
- フィードバック制御を備えたサーボ駆動システム
のir compact and distributed load design allows for 過剰な発熱を伴わない高速パフォーマンス そのため、エネルギーを重視する精密用途に最適です。
耐久性とメンテナンス性
あ ヘリカルウォームギアモーター 長寿命を確保するには、潤滑と調整に細心の注意を払う必要があります。ウォームとギアの歯の間の滑り動作は、特に高トルクまたは連続使用下で熱と摩耗を発生させる可能性があります。定期的な検査、適切なグリースの選択、およびハウジングの設計の改善により、耐用年数を延ばすことができます。
遊星歯車モーターは、転がり接触とトルクの分布により、多くの場合、 摩耗率が低い 。遊星構成のベアリングとギアは通常、局所的な応力が少なくなり、メンテナンスの頻度が減ります。ただし、粉塵の多い環境や高温の環境で一貫した性能を維持するには、シールと潤滑が依然として重要です。
コストに関する考慮事項
評価する場合 ヘリカルウォームギアモーターs そして planetary gear motors, cost is a crucial factor. Helical worm systems may be 低速、高トルクの用途では安価 製造プロセスが簡素化されたため。ただし、エネルギー損失やメンテナンスの必要性が高まると、 総所有コスト .
遊星歯車モーターは多くの場合、初期コストが高くなりますが、優れた効率、長い耐用年数、およびダウンタイムの削減により、 長期的な価値の向上 持続的なパフォーマンスと正確な操作を必要とするアプリケーションに最適です。
選択のガイドライン
最適な駆動システムを選択するには、トルク、速度、効率、空間的制約などのアプリケーション要件を理解する必要があります。 ヘリカルウォームギアモータ 以下に適しています:
- 低速、高トルク用途
- セルフロックが必要な状況
- 適度なエネルギー効率が許容されるシステム
遊星歯車モーター 次の場合に優先されます。
- 高速動作とエネルギー効率を重視
- スムーズで正確な動作が重要です
- メンテナンスの軽減による長寿命が必要
設計とカスタマイズに関する考慮事項
エンジニアがカスタマイズできる ヘリカルウォームギアモーターs 次のような特定の要件に適合します。
- ギア比の調整 目標速度とトルクのために
- 摩擦と熱を軽減する特殊な潤滑剤
- ノイズ低減と耐久性を向上させるためのハウジングの改良
遊星歯車モーターは、次のような特定のニーズに合わせてカスタマイズすることもできます。
- 高精度ギヤ加工によりバックラッシを極小化
- サーボモーターまたはステッピングモーターとのコンパクトな統合
- 連続運転のための最適化された潤滑経路
適切な設計を選択することで、 システムの信頼性、効率性、安全性 さまざまな産業用途にわたって。
あdvantages and limitations summary
ヘリカルウォームギアモータ
あdvantages:
- コンパクトな構成で高トルク
- セルフロック機能
- スムーズな噛み合いと衝撃吸収
制限事項:
- 惑星系と比較して効率が低い
- 中程度のメンテナンス要件
- 連続負荷下での潜在的な発熱
遊星歯車モーター
あdvantages:
- 高効率と一貫したパフォーマンス
- 分散荷重により摩耗が軽減されます
- 低騒音・低振動
制限事項:
- 初期費用が高い
- セルフロック機能が制限されている
- より複雑な組み立てと設計
結論
の comparison between a ヘリカルウォームギアモーター そして 遊星歯車モーター 明確な設計哲学とアプリケーションの適合性を強調します。その間 ヘリカルウォームギアモーターs セルフロック機能を備えたコンパクトで高トルクのソリューションを提供します。 遊星歯車モーター 効率、高速動作、低騒音環境に優れています。慎重な検討 運用要件、空間的制約、およびメンテナンス能力 最適な駆動システムを選択するために重要です。
よくある質問
Q1: ヘリカルウォームギアモータはどのような業界で一般的に使用されていますか?
あ1: Helical worm gearmotors are widely applied in industrial automation, material handling, packaging machinery, and lifting systems due to their high torque and self-locking capabilities.
Q2: ヘリカルウォームギアモータは高速用途に使用できますか?
あ2: Helical worm gearmotors are generally optimized for low to medium speed. For high-speed applications, planetary gear motors may offer better efficiency and durability.
Q3: ヘリカルウォームギアモータはどのくらいの頻度でメンテナンスする必要がありますか?
あ3: Maintenance depends on load and operational conditions. Regular inspection of lubrication, alignment, and housing integrity is recommended to prevent wear and heat-related damage.
Q4: 遊星歯車モーターはヘリカルウォームギアモーターよりもエネルギー効率が良いのですか?
あ4: Yes. Due to rolling contact and distributed load, planetary gear motors typically have higher mechanical efficiency, especially under high-speed or continuous-duty conditions.
Q5: ヘリカルウォームギヤモータは逆回転を防止できますか?
あ5: Many helical worm gearmotors feature self-locking properties, which prevent reverse motion, enhancing safety in lifting and positioning applications.
参考文献
- ダドリー、D.W.、 歯車の設計とエンジニアリングのハンドブック 、マグロウヒル、2019年。
- スミス、J.、 産業用歯車システムの選択、適用、保守 、産業出版局、2021年。
- ブラウン、L.、 自動化のためのメカニカルドライブの基礎 、エルゼビア、2020.
